POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

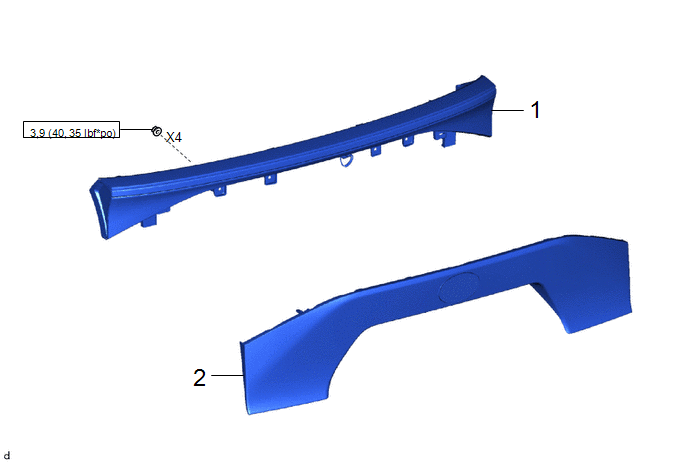

1 | ENSEMBLE DE FEU ARRIERE |
- | - |
- | - |
|
2 | SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE |
76801 | - |
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE FEU ARRIERE
Torque:
3,9 N·m {40 kgf·cm, 35 in·lbf}
2. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE
Cliquer ici .gif)
