Toyota bZ4X - Manuel de réparation (2021-2024): Verification
VERIFICATION
PROCÉDURE
1. VERIFIER LE CONTACTEUR DE SIEGE A REGLAGE ELECTRIQUE AVANT
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard: Contacteur de coulissement Cliquer sur Location & Routing(S7) Cliquer sur Location & Routing(S7) Cliquer sur Connector(S7) Cliquer sur Connector(S7) |
Branchement du tester |
Condition | Condition spécifiée | |
S7-2 - S7-12 |
Contacteur de coulissement enfoncé Avant |
En dessous de 1 Ω | |
S7-5 - S7-6 | |
S7-2 - S7-6 |
OFF | | S7-5 - S7-6 | |
S7-2 - S7-6 |
Contacteur de coulissement enfoncé (Arrière) | |
S7-5 - S7-12 | Contacteur de réglage de l'assise avant Cliquer sur Location & Routing(S7) Cliquer sur Location & Routing(S7) Cliquer sur Connector(S7) Cliquer sur Connector(S7) |
Branchement du tester |
Condition | Condition spécifiée | |
S7-7 - S7-6 |
Contacteur de réglage de l'assise avant enfoncé (Vers le haut) |
En dessous de 1 Ω | |
S7-11 - S7-12 | |
S7-7 - S7-6 |
OFF | | S7-11 - S7-6 | |
S7-7 - S7-12 |
Contacteur de réglage de l'assise avant enfoncé (Vers le bas) | |
S7-11 - S7-6 | Contacteur de réglage en hauteur Cliquer sur Location & Routing(S7) Cliquer sur Location & Routing(S7) Cliquer sur Connector(S7) Cliquer sur Connector(S7) |
Branchement du tester |
Condition | Condition spécifiée | |
S7-8 - S7-6 |
Contacteur de réglage en hauteur enfoncé (Vers le haut) |
En dessous de 1 Ω | |
S7-10 - S7-12 | |
S7-8 - S7-6 |
OFF | | S7-10 - S7-6 | |
S7-8 - S7-12 |
Contacteur de réglage en hauteur enfoncé (Vers le bas) | |
S7-10 - S7-6 | Contacteur d'inclinaison Cliquer sur Location & Routing(S7) Cliquer sur Location & Routing(S7) Cliquer sur Connector(S7) Cliquer sur Connector(S7) |
Branchement du tester |
Condition | Condition spécifiée | |
S7-1 - S7-7 |
Contacteur de réglage d'inclinaison enfoncé Avant |
En dessous de 1 Ω | |
S7-1 - S7-11 | |
S7-1 - S7-12 | |
S7-3 - S7-6 | |
S7-1 - S7-6 |
OFF | | S7-3 - S7-6 | |
S7-1 - S7-6 |
Contacteur de réglage d'inclinaison enfoncé (Arrière) | |
S7-3 - S7-8 | |
S7-3 - S7-10 | |
S7-3 - S7-12 | Contacteur de soutien lombaire Cliquer sur Location & Routing(S7) Cliquer sur Location & Routing(S7) Cliquer sur Connector(S7) Cliquer sur Connector(S7) |
Branchement du tester |
Condition | Condition spécifiée | |
S7-4 - S7-6 |
Contacteur de soutien lombaire enfoncé (Enfoncé) |
En dessous de 1 Ω | |
S7-9 - S7-12 | |
S7-4 - S7-6 |
OFF | | S7-9 - S7-6 | |
S7-4 - S7-12 |
Contacteur de soutien lombaire enfoncé (Relâché(e)) | |
S7-9 - S7-6 | Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de siège avant à réglage électrique. |
|
|

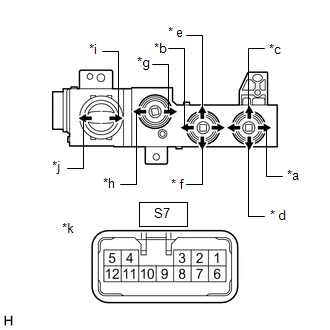

*a | Contacteur de coulissement (avant) | |
*b | Contacteur de coulissement (arrière) | |
*c | Contacteur de réglage de l'assise avant (haut) | |
* d | Contacteur de réglage de l'assise avant (bas) | |
* e | Contacteur de réglage en hauteur (haut) | |
* f | Contacteur de réglage en hauteur (bas) | |
*g | Contacteur d'inclinaison (avant) | |
*h | Contacteur d'inclinaison (arrière) | |
*i | Contacteur de soutien lombaire (maintenu) | |
*j | Contacteur de soutien lombaire (relâché) | |
*k | Pièce constitutive sans faisceau de câbles connecté
(Contacteur de siège avant droit à réglage électrique) | | |
