POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
.png)
CONSEIL:
Le siège à réglage électrique est disponible uniquement du côté conducteur.
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

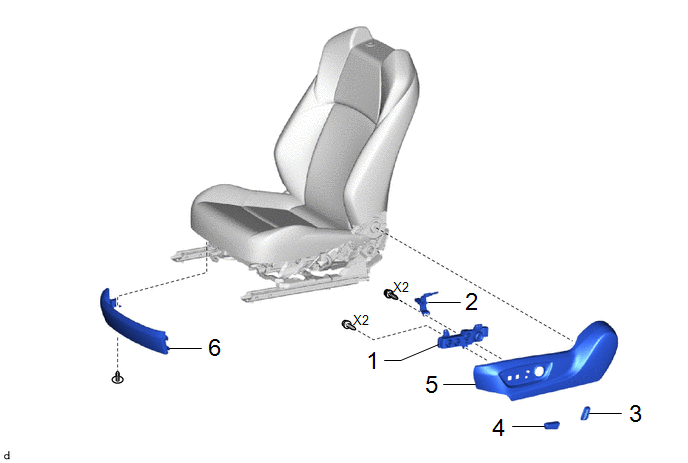

1 | CONTACTEUR DE SIEGE AVANT A REGLAGE ELECTRIQUE |
84922C | - |
- | - |
|
2 | SUPPORT D'ATTACHE DE PROTECTION DE DISPOSITIF DE REGLAGE DE SIEGE |
72714 | - |
- | - |
|
3 | BOUTON DE CONTACTEUR DE REGLAGE D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE |
84921Q | - |
- | - |
|
4 | BOUTON DE CONTACTEUR DE COULISSEMENT ET REGLAGE EN HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE |
84921R | - |
- | - |
|
5 | PROTECTION D'ASSISE DE SIEGE AVANT |
71812D | - |
- | - |
|
6 | PROTECTION D'ASSISE DE SIEGE AVANT |
71868N | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

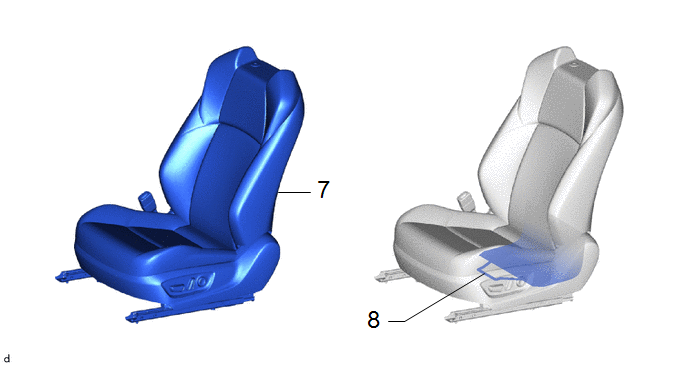

7 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
71074S | - |
- | - |
|
8 | ENSEMBLE DE SIEGE AVANT |
- | - |
- | - |
PROCÉDURE
1. REPOSER LE CONTACTEUR DE SIEGE AVANT A REGLAGE ELECTRIQUE
2. REPOSER LE SUPPORT D'ATTACHE DE PROTECTION DE DISPOSITIF DE REGLAGE DE SIEGE
3. REPOSER LE BOUTON DE CONTACTEUR D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE
4. REPOSER LE BOUTON DE CONTACTEUR DE COULISSEMENT ET DE REGLAGE DE HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE
5. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT
6. REPOSER LA PROTECTION D'ASSISE AVANT DE SIEGE AVANT
7. CONNECTER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
8. REPOSER L'ENSEMBLE DE SIEGE AVANT
