Toyota bZ4X - Manuel de réparation (2021-2024): Bornes D'ecu

BORNES D'ECU

REMARQUE:

CONSEIL:

En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.

Cliquer ici

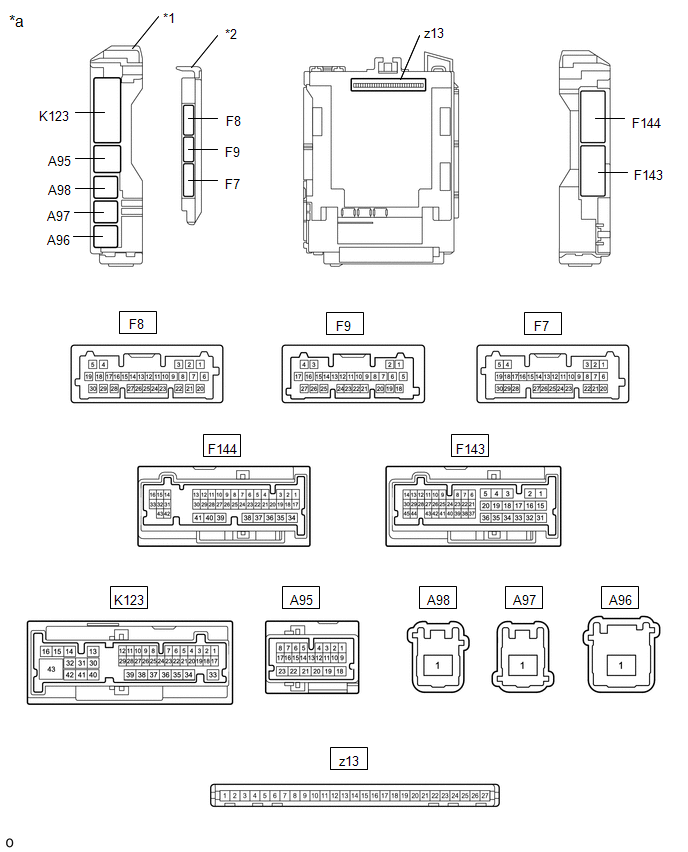

VERIFIER L'ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE ET LA CARROSSERIE PRINCIPALE DE L'ECU (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

*a

Pour type à 3 connecteurs

-

-

*1

Ensemble de boîtier de distribution d'énergie

*2

ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)

*a

Pour type à 2 connecteurs

-

-

*1

Ensemble de boîtier de distribution d'énergie

*2

ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)

(a) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) de l'ensemble de boîte de distribution d'énergie.

Cliquer ici

(b) Rebrancher les connecteurs de l'ensemble de boîte de distribution d'énergie.

Cliquer ici

(c) Mesurer la tension et la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

N° de borne (symbole)

Description de la borne

Condition

Condition spécifiée

z13-13 (GND1) - Masse de carrosserie

Masse

Toujours

En dessous de 1 Ω

z13-14 (GND2) - Masse de carrosserie

Masse

Toujours

En dessous de 1 Ω

z13-26 (BECU) - Masse de carrosserie

Alimentation électrique de la batterie auxiliaire

Contacteur d'allumage en position OFF

11 à 14 V

z13-27 (IGR) - Masse de carrosserie

Alimentation électrique IG

Contacteur d'allumage en position OFF

En dessous de 1 V

Contacteur d'allumage en position ON

11 à 14 V

(d) Installer l'ECU de carosserie principale (ECU de carosserie du réseau multiplex) sur l'ensemble du boîtier de distribution d'énergie.

Cliquer ici

(e) Mesurer la tension et vérifier les impulsions en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

N° de borne (Symbole)

Description de la borne

Condition

Condition spécifiée

A95-5 - Masse de carrosserie

Ligne de communication CXPI

Contacteur d'allumage en position ON

Génération d'impulsions

K123-43 - Masse de carrosserie

Signal du désembueur de vitre arrière (sortie)

contacteur de désembueur de vitre arrière en position OFF

En dessous de 1,5 V

contacteur de désembueur de vitre arrière en position ON

8 à 14 V

F143-2 - Masse de carrosserie

Tension d'alimentation du chauffage de rétroviseur (sortie)

Contacteur de désembueur de vitre arrière en position OFF

En dessous de 1,5 V

Contacteur de désembueur de vitre arrière en position ON

8 à 14 V

F143-18 - Masse de carrosserie

Tension de commande de chauffage de siège côté conducteur (sortie)

Contacteur d'allumage en position OFF

En dessous de 1,5 V

Contacteur d'allumage en position ON

8 à 14 V

F144-37 - Masse de carrosserie

Tension de commande de chauffage de siège côté passager (sortie)

Contacteur d'allumage en position OFF

En dessous de 1,5 V

Contacteur d'allumage en position ON

8 à 14 V

K123-30 - Masse de carrosserie

Tension de sortie des feux arrière

Les feux arrière ne s'allument pas

En dessous de 1,5 V

Les feux arrière s'allument

8 à 14 V

K123-38 - Masse de carrosserie

Tension de sortie de feu de recul

Contacteur d'allumage en position ON, levier de changement de vitesse en position autre que R

En dessous de 1,5 V

Contacteur d'allumage en position ON, levier de changement de vitesse en position R

8 à 14 V

F144-4 - Masse de carrosserie

Sortie du relais DOME CUT

Contacteur d'allumage en position OFF

8 à 14 V

K123-20 - Masse de carrosserie

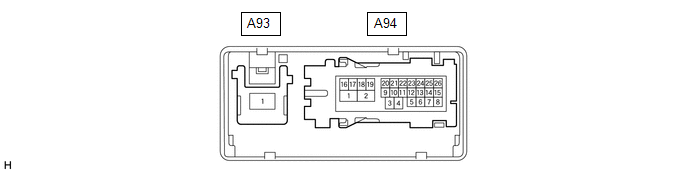

RECHERCHER L'ECU D'INTEGRATION ELECTRIQUE DE SEMI-CONDUCTEUR

(a) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

(b) Débrancher les connecteurs A93 et A94 de l'ECU d'intégration d'alimentation électrique de semi-conducteur.

Cliquer ici

(c) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.

(d) Mesurer la tension et la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

N° de borne (symbole)

Description de la borne

Condition

Condition spécifiée

A93-1 (+B) - Masse de carrosserie

Alimentation électrique de la batterie auxiliaire

Contacteur d'allumage en position OFF

8 à 14 V

A94-13 (GND1) - Masse de carrosserie

Masse

Toujours

En dessous de 1 Ω

A94-6 (GND2) - Masse de carrosserie

Masse

Toujours

En dessous de 1 Ω

A94-9 (IG) - Masse de carrosserie

Alimentation électrique IG

Contacteur d'allumage en position OFF

En dessous de 1,5 V

Contacteur d'allumage en position ON

8 à 14 V

A94-10 (STP) - Masse de carrosserie

Entrée de l'ensemble de contacteur des feux de stop

Pédale de frein enfoncée

11 à 14 V

Pédale de frein relâchée

En dessous de 1,5 V

(e) Rebrancher les connecteurs A93 et A94 de l'ECU d'intégration d'alimentation électrique de semi-conducteur.

Cliquer ici

(f) Mesurer la tension et vérifier les impulsions en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

N° de borne (Symbole)

Description de la borne

Condition

Condition spécifiée

A94-7 (CXPI) - Masse de carrosserie

Ligne de communication CXPI

Contacteur d'allumage en position ON

Génération d'impulsions

A94-1 (L) - Masse de carrosserie

Sortie d'alimentation électrique du sous-ensemble d'ECU de phare gauche

  • 15 secondes minimum après avoir mis le contacteur d'allumage en position OFF
  • Feux arrière éteints

En dessous de 3,0 V

  • Contacteur d'allumage en position ON (IG) dans les 15 secondes qui suivent la mise en position OFF du contacteur d'allumage
  • Feux arrière en position ON

8 V ou plus

A94-2 (L)- Masse de carrosserie

Sortie d'alimentation électrique du sous-ensemble d'ECU de phare droit

  • 15 secondes minimum après avoir mis le contacteur d'allumage en position OFF
  • Feux arrière éteints

En dessous de 3,0 V

  • Contacteur d'allumage en position ON (IG) dans les 15 secondes qui suivent la mise en position OFF du contacteur d'allumage
  • Feux arrière en position ON

8 V ou plus

A94-14 (-S) - Masse de carrosserie

Sortie du signal de fonctionnement du sous-ensemble d'ECU de phare droit

  • 15 secondes minimum après avoir mis le contacteur d'allumage en position OFF
  • Feux arrière éteints

8 V ou plus

  • Contacteur d'allumage en position ON (IG) dans les 15 secondes qui suivent la mise en position OFF du contacteur d'allumage
  • Feux arrière en position ON

En dessous de 1,5 V

A94-15 (-S) - Masse de carrosserie

Sortie du signal de fonctionnement du sous-ensemble d'ECU de phare gauche

  • 15 secondes minimum après avoir mis le contacteur d'allumage en position OFF
  • Feux arrière éteints

8 V ou plus

  • Contacteur d'allumage en position ON (IG) dans les 15 secondes qui suivent la mise en position OFF du contacteur d'allumage
  • Feux arrière en position ON

En dessous de 1,5 V

A94-12 (WLVL) - Masse de carrosserie

Ensemble de contacteur de rappel de niveau

Contacteur d'allumage en position ON, le volume de liquide de lave-glace est de 600 à 800 cc (36,6 à 48,8 po3) minimum*1

8 à 14 V

Contacteur d'allumage en position ON, le volume de liquide de lave-glace est de 600 à 800 cc (36,6 à 48,8 po3) maximum*1

En dessous de 3,0 V

A94-18 (OUT) - Masse de carrosserie

Sortie des feux stop

Feu stop non allumé

En dessous de 1 V

Le feu stop s'allume

11 à 14 V
