Toyota bZ4X - Manuel de réparation (2021-2024): Verification

VERIFICATION

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE HAUT-PARLEUR ARRIERE GAUCHE (sans amplificateur de l'élément stéréo)

(a) Avec l'ensemble de haut-parleur arrière gauche en condition de pose, s'assurer qu'il n'y a pas d'anomalies comme un desserrage ou un cognement.

(b) S'assurer qu'il n'y a pas de corps étranger dans l'ensemble de haut-parleur arrière gauche.

(c) S'assurer que le cône de l'ensemble de haut-parleur arrière gauche n'est pas endommagé.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(J2) Cliquer sur Location & Routing(J2) Cliquer sur Connector(J2) Cliquer sur Connector(J2)

Branchement du tester

Condition

Condition spécifiée

J2-2 (+) - J2-1 (-)

Toujours

4,0 Ω

(1) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de haut-parleur arrière gauche.

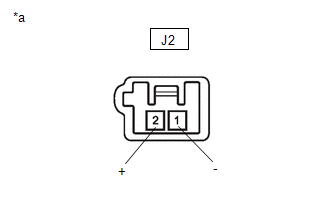

*a

Pièce constitutive sans faisceau de câbles connecté

(Ensemble de haut-parleur arrière gauche)

2. VERIFIER L'ENSEMBLE DE HAUT-PARLEUR ARRIERE DROIT (sans amplificateur de l'élément stéréo)

(a) Une fois l'ensemble de haut-parleur arrière droit posé, s'assurer qu'il n'y a pas d'anomalies comme un desserrage ou un cognement.

(b) S'assurer qu'il n'y a pas de corps étranger dans l'ensemble de haut-parleur arrière droit.

(c) S'assurer que le cône de l'ensemble de haut-parleur arrière droit n'est pas endommagé.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(I2) Cliquer sur Location & Routing(I2) Cliquer sur Connector(I2) Cliquer sur Connector(I2)

Branchement du tester

Condition

Condition spécifiée

I2-2 (+) - I2-1 (-)

Toujours

4,0 Ω

(1) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de haut-parleur arrière droit.

*a

Pièce constitutive sans faisceau de câbles connecté

(Ensemble de haut-parleur arrière droit)

3. VERIFIER L'ENSEMBLE DE HAUT-PARLEUR ARRIERE GAUCHE (avec amplificateur de l'élément stéréo)

(a) Avec l'ensemble de haut-parleur arrière gauche en condition de pose, s'assurer qu'il n'y a pas d'anomalies comme un desserrage ou un cognement.

(b) S'assurer qu'il n'y a pas de corps étranger dans l'ensemble de haut-parleur arrière gauche.

(c) S'assurer que le cône de l'ensemble de haut-parleur arrière gauche n'est pas endommagé.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(J2) Cliquer sur Location & Routing(J2) Cliquer sur Connector(J2) Cliquer sur Connector(J2)

Branchement du tester

Condition

Condition spécifiée

J2-2 (+) - J2-1 (-)

Toujours

6,2 à 9,4 Ω

(1) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de haut-parleur arrière gauche.

*a

Pièce constitutive sans faisceau de câbles connecté

(Ensemble de haut-parleur arrière gauche)

4. VERIFIER L'ENSEMBLE DE HAUT-PARLEUR ARRIERE DROIT (avec amplificateur de l'élément stéréo)

(a) Une fois l'ensemble de haut-parleur arrière droit posé, s'assurer qu'il n'y a pas d'anomalies comme un desserrage ou un cognement.

(b) S'assurer qu'il n'y a pas de corps étranger dans l'ensemble de haut-parleur arrière droit.

(c) S'assurer que le cône de l'ensemble de haut-parleur arrière droit n'est pas endommagé.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(I2) Cliquer sur Location & Routing(I2) Cliquer sur Connector(I2) Cliquer sur Connector(I2)

Branchement du tester

Condition

Condition spécifiée

I2-2 (+) - I2-1 (-)

Toujours

6,2 à 9,4 Ω

(1) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de haut-parleur arrière droit.

*a

Pièce constitutive sans faisceau de câbles connecté

(Ensemble de haut-parleur arrière droit)
