POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

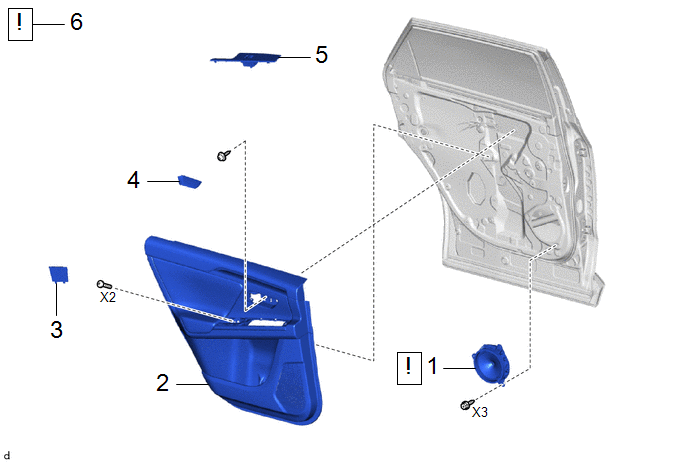

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE HAUT-PARLEUR ARRIERE |
86160B |
|
- | - |
|
2 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE |
67604 | - |
- | - |
|
3 | CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE |
67841B | - |
- | - |
|
4 | GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE |
69278C | - |
- | - |
|
5 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE |
- | - |
- | - |
|
6 | VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES |
- |
|
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE HAUT-PARLEUR ARRIERE
|
*a | Pour côté gauche |
*b | Pour côté droit |
.png) |
Reposer dans ce sens |
- | - |

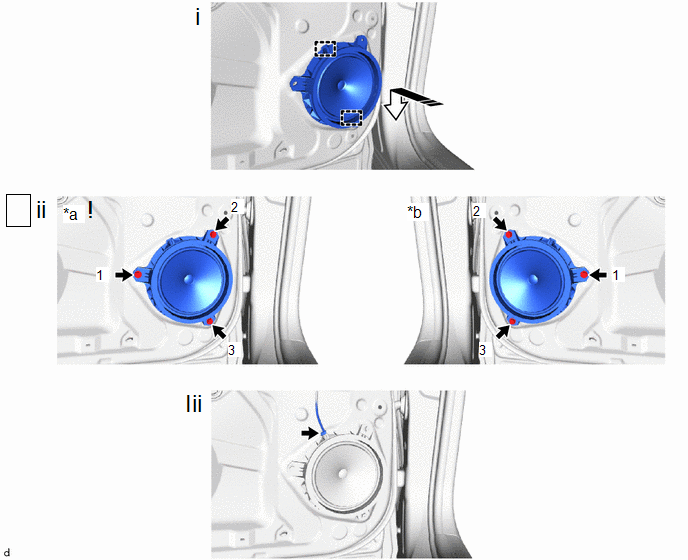

(1) Engager les crochets pour reposer provisoirement l'ensemble de haut-parleur arrière.
(2) Reposer l'ensemble de haut-parleur arrière à l'aide des 3 vis dans l'ordre indiqué sur le schéma.
(3) Brancher le connecteur.
2. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE
3. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE
4. REPOSER LA GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE
5. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE
6. VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES
Cliquer ici
.gif)
VerificationDysfonctionnement interne du composant du chauffage de radiateur avant gauche
DESCRIPTION
Lorsque l'ensemble de chauffage rapide et d'accessoires n° 1 détecte un dysfonctionnement dans son circuit interne, il envoie un signal de dysfonctionnement à l'ensemble d'amplificateur de climatisation.
Lorsque l'ensemble d'amplificateur de climatisation reçoi ...
