Toyota bZ4X - Manuel de réparation (2021-2024): Actionneur "A" d'obturateur d'air de grille actif bloqué

DESCRIPTION

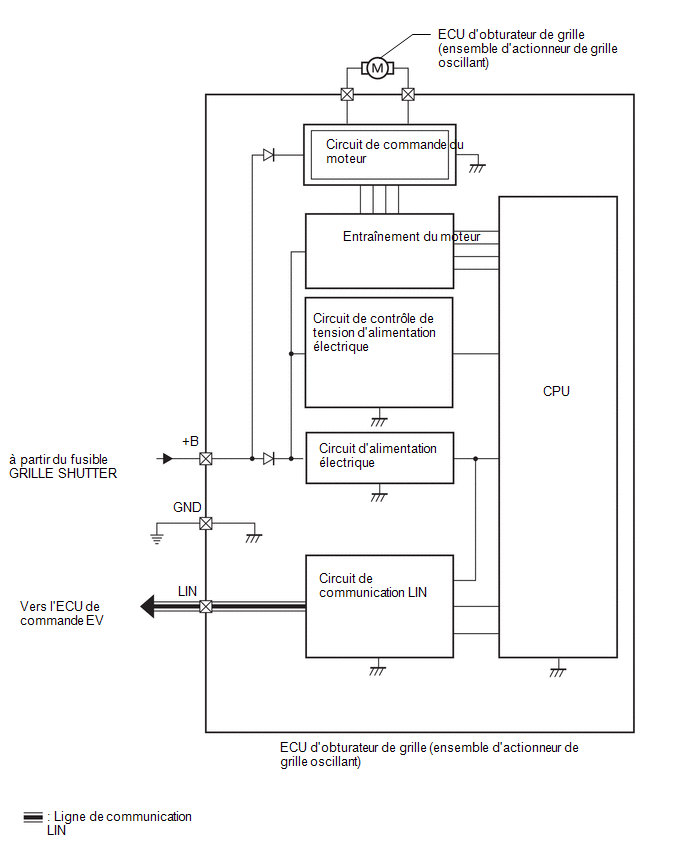

Le système d'obturateur de grille se compose du sous-ensemble d'obturateur de radiateur et de l'ensemble d'actionneur de grille oscillant.

Lorsque certaines conditions du véhicule sont remplies, le système d'obturateur de grille actionne l'ensemble d'actionneur de grille oscillant pour ouvrir et fermer le sous-ensemble d'obturateur de radiateur et commander le volume d'air qui passe par l'ensemble de radiateur vers le compartiment moteur. Cela se traduit par l'augmentation de l'efficacité thermique et de l'économie de carburant en raison de la réduction de la traînée aérodynamique. Cette commande est effectuée sur la base des signaux reçus via la communication CAN: signal de vitesse du véhicule, signal de température du liquide de refroidissement de l'inverseur hybride, signal de température ambiante et pression du réfrigérant.

Liste des commandes

PERIODE TEST DE CONFIRMATION

CONSEIL:

Une fois la réparation terminée, effacer les DTC et vérifier si le véhicule est revenu à la normale en effectuant la procédure de vérification "All Readiness".

Cliquer ici

1. Brancher le GTS au DLC3.
2. Mettre le contacteur d'allumage en position ON.
3. Mettre le GTS en position ON.
4. Effacer les DTC (même si aucun DTC n'est enregistré, exécuter la procédure de suppression des DTC).
5. Mettre le contacteur d'allumage en position OFF et attendre 30 secondes minimum.
6. Mettre le contacteur d'allumage en position ON [A].
7. Mettre le GTS en position ON.
8. Sélectionner les menus suivants: Powertrain / EV / Utility / Switch Grille Shutter Control Mode [B].
9. En fonction de l'affichage du GTS, mettre la commande d'obturateur de grille du mode Normal au mode Entretien.
10. Sélectionner les menus suivants: Powertrain / EV / Utility / Grille Shutter Initialization / Initialization operation (Nominal Torque) [C].
11. Effectuer l'initialisation en fonction de l'affichage du GTS.
12. Sélectionner les menus suivants: Powertrain / EV / Trouble Codes [D].
13. Relever les DTC en attente.

    CONSEIL:

    • Si un DTC en attente est émis, le système présente un dysfonctionnement.
    • Si aucun DTC en attente n'est émis, effectuer la procédure suivante.
14. Sélectionner les menus suivants: Powertrain / EV / Utility / All Readiness.
15. Entrer le DTC: P059A71 ou P059A79.
16. Vérifier le résultat de l'estimation de DTC.

    Affichage GTS	DESCRIPTION
    NORMAL	Estimation de DTC terminée Système normal
    ANORMAL	Estimation de DTC terminée Système anormal
    NON TERMINE(E)	Estimation de DTC non terminée Effectuer la période test après avoir confirmé les conditions d'activation de DTC

    CONSEIL:

    • Si le résultat de l'estimation est NORMAL, le système est normal.
    • Si le résultat de l'estimation indique ABNORMAL, le système présente un dysfonctionnement.
    • [A] à [D]: procédure d'estimation normale.

      La procédure d'estimation normale permet de réaliser l'estimation de DTC et également d'effacer les DTC permanents.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Afin de garantir une sécurité totale, avant d'effectuer la recherche des pannes ou de déposer l'ensemble d'obturateur de radiateur, mettre la commande d'obturateur de grille en mode Entretien.
• L'historique de commande de véhicule peut être enregistré dans l'ECU de commande EV si le véhicule présente un dysfonctionnement. Certaines informations relatives au fonctionnement du véhicule sont enregistrées lorsque l'historique de commande du véhicule est enregistré. La lecture des conditions de fonctionnement du véhicule enregistrées dans les données d'arrêt sur image et dans l'historique des contrôles du véhicule peut être utile pour la recherche de pannes.

  Cliquer ici

  (Sélectionner Powertrain dans Health Check et vérifier les données d'horodateur.)

  Cliquer ici

PROCÉDURE

(a) En fonction de l'affichage du GTS, mettre la commande d'obturateur de grille du mode Normal au mode Entretien.

Powertrain > EV > Utility

SUIVANT

(a) Vérifier si la zone autour des obturateurs et des tringles de l'obturateur de grille ne comportent pas de corps étrangers ou de glace.

OK.:

Corps étrangers ou glace.

NON OK

PASSER AU POINT 6

OK.

(a) Effectuer l'initialisation en fonction de l'affichage du GTS (couple nominal).

Powertrain > EV > Utility

SUIVANT

(a) Supprimer les DTC.

Powertrain > EV > Clear DTCs

(b) Mettre le contacteur d'allumage en position OFF et attendre 30 secondes minimum.

SUIVANT

(a) Relever les DTC.

Powertrain > EV > Trouble Codes

Résultat:

CONSEIL:

Effectuer la proécdure "Switch Grille Shutter Control Mode and Grille Shutter Initialization" après avoir remplacé l'ensemble d'obturateur de radiateur.

Cliquer ici

A

PASSER AU POINT 8

B

REMPLACER L'ENSEMBLE D'OBTURATEUR DE RADIATEUR

(a) Eliminer les corps étrangers et/ou la glace de la zone autour des obturateurs et des tringles de l'obturateur de calandre.

SUIVANT

(a) Supprimer les DTC.

Powertrain > EV > Clear DTCs

(b) Mettre le contacteur d'allumage en position OFF et attendre 30 secondes minimum.

SUIVANT

(a) En fonction de l'affichage du GTS, passer la commande d'obturateur de grille du mode d'entretien au mode normal.

Powertrain > EV > Utility

(b) Relever la valeur affichée sur le GTS.

Powertrain > EV > Data List

Standard:

SUIVANT

FIN
