Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à 35 km/h (22 mi/h) minimum pendant 5 secondes minimum. |
|
|
Système de feux de route adaptatifs |
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre. |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

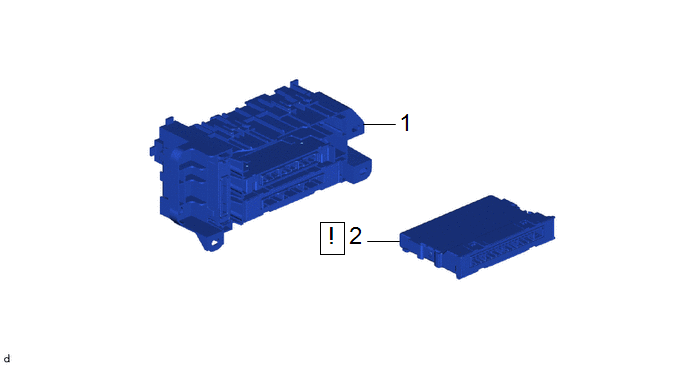

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | BOITIER D'INTEGRATION D'ECU DROIT |
82877 | - |
- | - |
|
2 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
88650N |
|
- | - |
PROCÉDURE
1. DEPOSER LE BOITIER D'INTEGRATION DROIT D'ECU
Cliquer ici
.gif)

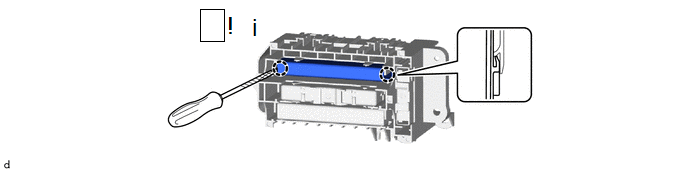

2. DEPOSER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION
(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer l'ensemble d'amplificateur de climatisation.
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
88650N | - |
- | - |
|
2 | BOITIER D'INTEGRATION D'ECU DROIT |
82877 | - |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION
2. REPOSER LE BOITIER D'INTEGRATION DROIT D'ECU
Cliquer ici .gif)
