BORNES D'ECU
VERIFIER L'ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE ET L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)
(a) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).
Cliquer ici .gif)
|

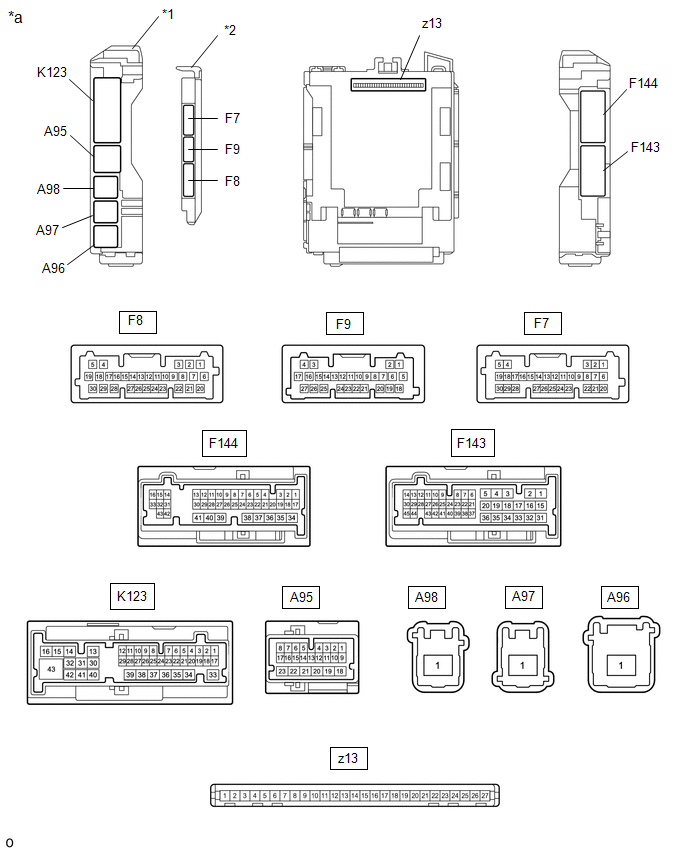

*a | ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) avec 3 connecteurs |
- | - |
|
*1 | Ensemble de boîtier de distribution d'énergie |
*2 | ECU du corps principal (ECU du corps du réseau multiplex) |
|

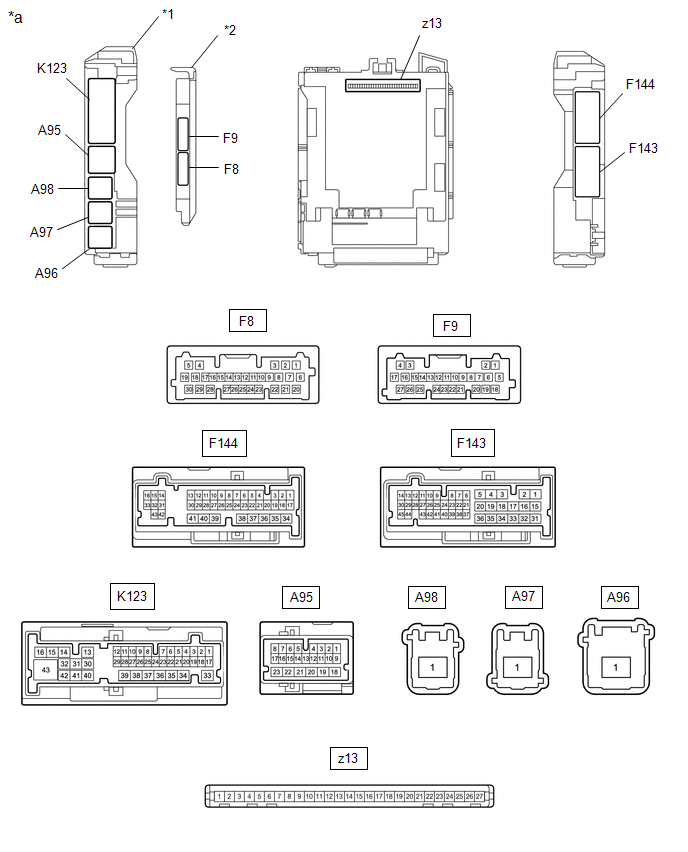

*a | ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) avec 2 connecteurs |
- | - |
|
*1 | Ensemble de boîtier de distribution d'énergie |
*2 | ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
(b) Rebrancher les connecteurs de l'ensemble de boîte de distribution d'énergie.
Cliquer ici
(c) Mesurer la tension et la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
|
N° de borne (symbole) | Description de la borne |
Condition | Condition spécifiée |
|---|---|---|---|
|
z13-13 (GND1) - Masse de carrosserie |
Masse | Toujours |
En dessous de 1 Ω |
|
z13-14 (GND2) - Masse de carrosserie |
Masse | Toujours |
En dessous de 1 Ω |
|
z13-26 (BECU) - Masse de carrosserie |
Alimentation électrique de la batterie auxiliaire |
Contacteur d'allumage en position OFF |
11 à 14 V |
|
z13-27 (IGR) - Masse de carrosserie |
Alimentation électrique IG |
Contacteur d'allumage en position OFF |
En dessous de 1 V |
|
Contacteur d'allumage en position ON |
11 à 14 V |
(d) Poser l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).
Cliquer ici
(e) Mesurer la tension et vérifier les impulsions en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
|
N° de borne (Symbole) | Description de la borne |
Condition | Condition spécifiée |
|---|---|---|---|
|
F143-2 - Masse de carrosserie |
Signal d'entraînement de rétroviseur chauffant |
Contacteur d'allumage en position ON, contacteur de désembueur de lunette arrière en position OFF |
En dessous de 1 V |
|
Contacteur d'allumage en position ON, contacteur de désembueur de lunette arrière en position ON |
11 à 14 V |
VERIFIER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION
Cliquer ici
ENSEMBLE DE COMMANDE DE CLIMATISATION
Cliquer ici
