Toyota bZ4X - Manuel de réparation (2021-2024): Bornes D'ecu

BORNES D'ECU

VERIFIER L'ECU DE CONTROLE DE DERAPAGE N° 2 (ENSEMBLE D'ACTIONNEUR DE FREIN)

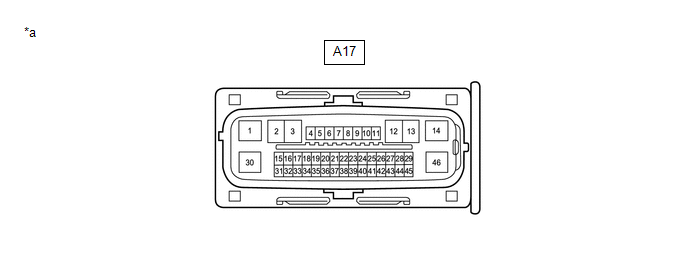

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ECU de contrôle de dérapage n° 2 (ensemble d'actionneur de frein))

-

-

(a) Débrancher les connecteurs A17 de l'ECU de contrôle de dérapage n° 2 (ensemble d'actionneur de frein).

(b) Mesurer la tension en fonction des valeurs indiquées dans le tableau ci-dessous.

N° de borne (symbole)

Description de la borne

Condition

Condition spécifiée

A17-14 (+BS) - Masse de carrosserie

Alimentation électrique de moteur électrique de frein de stationnement (ensemble de contacteur d'avertissement relatif au frein)

Contacteur d'allumage en position OFF

11 à 14 V

A17-45 (IG1) - Masse de carrosserie

Alimentation électrique IG1

Contacteur d'allumage en position ON

11 à 14 V

A17-1 (GND1) - Masse de carrosserie

Masse

1 minute ou plus après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire

En dessous de 1 Ω

A17-13 (MRR+)

Moteur électrique de frein de stationnement droit (ensemble d'actionneur de frein de stationnement droit) (+)

-

-

A17-12 (MRR-)

Moteur électrique de frein de stationnement droit (ensemble d'actionneur de frein de stationnement droit) (-)

-

-

A17-3 (MRL+)

Moteur électrique de frein de stationnement gauche (ensemble d'actionneur de frein de stationnement gauche) (+)

-

-

A17-2 (MRL-)

Moteur électrique de frein de stationnement gauche (ensemble d'actionneur de frein de stationnement gauche) (-)

-

-

A17-36 (SWI1)

Contacteur de frein de stationnement électrique (ensemble de contacteur de frein de stationnement électrique)

-

-

A17-31 (SWO1)

Contacteur de frein de stationnement électrique (ensemble de contacteur de frein de stationnement électrique)

-

-

A17-41 (SWI2)

Contacteur de frein de stationnement électrique (ensemble de contacteur de frein de stationnement électrique)

-

-

A17-39 (SWO2)

Contacteur de frein de stationnement électrique (ensemble de contacteur de frein de stationnement électrique)

-

-

A17-27 (CANH)

Ligne de communication CAN (H)

-

-

A17-43 (CANL)

Ligne de communication CAN (L)

-

-

A17-16 (CA2H)

Ligne de communication CAN 2 (H)

-

-

A17-17 (CA2L)

ligne de communication CAN 2 (L)

-

-
