BORNES D'ECU

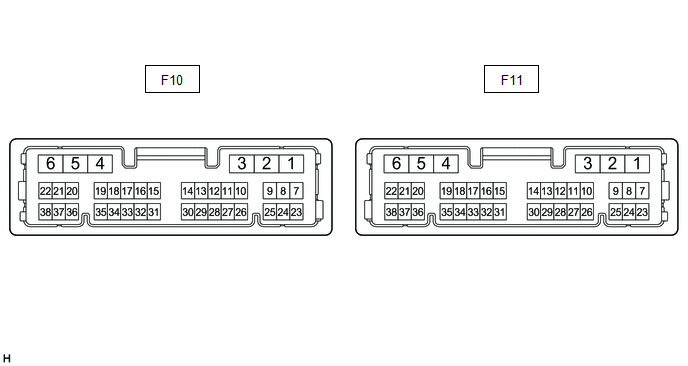

ENSEMBLE DE COMBINE D'INSTRUMENTS
(a) Mesurer la tension et la résistance, et vérifier les impulsions en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
|
N° de borne (symbole) | Description de la borne |
Condition | Condition spécifiée |
|---|---|---|---|
|
F10-1 (EP) - Masse de carrosserie |
Masse | Toujours |
En dessous de 1 Ω |
|
F10-2 (ES) - Masse de carrosserie |
Masse | Toujours |
En dessous de 1 Ω |
|
F10-5 (B) - Masse de carrosserie |
Source d'alimentation de la batterie auxiliaire |
Contacteur d'allumage en position OFF |
11 à 14 V |
|
F10-6 (IG+) - Masse de carrosserie |
Source d'alimentation électrique du relais IG |
IG OFF → IG ON | En dessous de 1 V → 11 à 14 V |
|
F10-8 (+S) - Masse de carrosserie |
Signal de sortie de vitesse du véhicule |
Contacteur d'allumage en position ON, volant tourné |
Génération d'impulsions (Voir forme d'onde 1) |
|
F10-12 (HAZ) - Masse de carrosserie |
Signal de contacteur de signal de feux de détresse |
Contacteur des feux de détresse en position OFF → ON |
11 à 14 V → en dessous de 1 V |
|
F10-25 (SI) - Masse de carrosserie |
Signal d'entrée de vitesse du véhicule |
Contacteur d'allumage en position ON, volant tourné |
Génération d'impulsions (Voir forme d'onde 1) |
|
F10-32 (CXPI) - Masse de carrosserie*1 |
Signal de communication CXPI |
- | - |
|
F10-37 (LP) - Masse de carrosserie |
Signal du témoin de sécurité |
Témoin de sécurité éteint → clignotant |
En dessous de 2 V → Génération d'impulsions |
|
F11-2 (B) - Masse de carrosserie |
Source d'alimentation de la batterie auxiliaire |
Contacteur d'allumage en position OFF |
11 à 14 V |
|
F11-5 (LL) - Masse de carrosserie |
Signal de clignotant latéral/avant (côté gauche) |
Le témoin de clignotant (gauche) clignote |
11 à 14 V ←→ en dessous de 1 V |
|
Témoin de clignotant (gauche) éteint |
En dessous de 1 V | ||
|
F11-6 (LR) - Masse de carrosserie |
Signal de clignotant latéral/avant (côté droit) |
Le témoin de clignotant (droit) clignote |
11 à 14 V ←→ en dessous de 1 V |
|
Témoin de clignotant (droit) éteint |
En dessous de 1 V | ||
|
F11-12 (MSTI) - Masse de carrosserie |
Signal de contacteur au volant |
Contacteur d'allumage en position ON, contacteurs haut, bas, gauche et droite sur le contacteur au volant non enfoncés |
4,8 à 5,2 V |
|
F11-13 (ODO) - Masse de carrosserie |
Signal de contacteur ODO/TRIP |
Contacteur d'allumage en position ON, contacteur ODO/TRIP non enfoncé |
4,8 à 5,2 V |
|
F11-14 (CANL) | Signal de communication CAN |
- | - |
|
F11-15 (TX-) | Signal de communication du bus local |
- | - |
|
F11-21 (TRNR) - Masse de carrosserie |
Signal de clignotant arrière (côté droit) |
Le témoin de clignotant (droit) clignote |
11 à 14 V ←→ en dessous de 1 V |
|
Témoin de clignotant (droit) éteint |
En dessous de 1 V | ||
|
F11-22 (TRNL) - Masse de carrosserie |
Signal de clignotant arrière (côté gauche) |
Le témoin de clignotant (gauche) clignote |
11 à 14 V ←→ en dessous de 1 V |
|
Témoin de clignotant (gauche) éteint |
En dessous de 1 V | ||
|
F11-26 (SW3) - Masse de carrosserie |
Masse pour le contacteur de compteur partiel |
Toujours | En dessous de 1 Ω |
|
F11-28 (TR) - Masse de carrosserie |
Signal de contacteur de rhéostat de commande d'éclairage |
Contacteur d'allumage en position ON, contacteurs haut et bas du rhéostat de commande d'éclairage non enfoncés |
4,8 à 5,2 V |
|
F11-29 (MSM+) - Masse de carrosserie |
Signal de contacteur au volant |
Contacteur d'allumage en position ON, contacteurs OK et retour sur le volant non enfoncés |
4,8 à 5,2 V |
|
F11-31 (CANH) | Signal de communication CAN |
- | - |
|
F11-32 (TX+) | Signal de communication du bus local |
- | - |
|

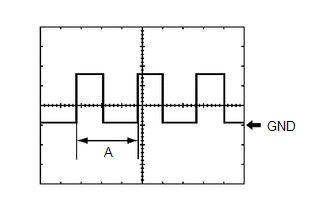

Elément |
Condition |
|---|---|
|
Branchement du tester |
|
|
Réglage de l'outil |
5 V/DIV., 20 ms/DIV. |
|
Condition |
Contacteur d'allumage en position ON, volant tourné |
CONSEIL:
Lorsque le système fonctionne normalement, une rotation de roue génère 4 impulsions. A mesure que la vitesse du véhicule augmente, la largeur indiquée par (A) dans le schéma diminue.
