DESCRIPTION
L'ensemble de capteur de commande d'ouverture mains libres de porte utilise la communication LIN et arrête la sortie de capteur en fonction de la vitesse du véhicule et des signaux ON (IG) ou ON (ACC) transmis par l'ECU de porte du réseau multiplex.
Lorsque l'ensemble de capteur de commande à ouverture mains libres de porte détecte une opération mains libres, il envoie un signal de fonctionnement à l'ECU de porte du réseau multiplex.

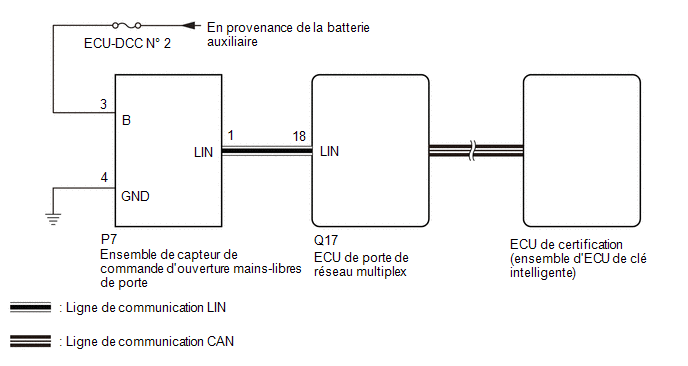

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
Cliquer ici
PROCÉDURE
|
1. | VERIFIER LES CONDITIONS DE FONCTIONNEMENT DU VEHICULE |
(a) Faire fonctionner l'écran multifonction dans l'ensemble de combiné d'instruments et vérifier l'état de la personnalisation.
CONSEIL:
Sélectionner l'onglet de réglage pour vérifier cela.
|
Affichage | DESCRIPTION |
Par défaut | Réglage |
ECU concernée |
|---|---|---|---|---|
| Réglages du système |
Fonction qui active ou désactive le fonctionnement de la porte de coffre électrique. |
On | ON ou OFF |
ECU de porte de réseau multiplex |
|
Mains libres* | Fonction qui peut être utilisée pour régler la porte de coffre électrique à ouverture mains libres. |
On | ON ou OFF |
ECU de porte de réseau multiplex |
(b) Personnalisation à l'aide du GTS.
|
Affichage | DESCRIPTION |
Par défaut | Réglage |
ECU correspondante |
|---|---|---|---|---|
|
Fonction du capteur d'ouverture mains libres de porte de coffre électrique à l'éloignement |
Fonction du capteur d'ouverture mains libres de porte de coffre électrique à l'éloignement.*1 |
OFF | $00:OFF,$01:ON |
ECU de porte de réseau multiplex |
Résultat:
|
Résultat | Passer au point |
|---|---|
|
L'élément de personnalisation est en position "ON" |
A |
| L'élément de personnalisation est en position "OFF" |
B |
| B |
.gif) | EFFECTUER LA PERSONNALISATION DES REGLAGES |
|
| 2. |
VERIFIER LE SYSTEME DE PORTE DE COFFRE ELECTRIQUE |
(a) Vérifier le système de porte de coffre électrique.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Le système de porte de coffre électrique fonctionne normalement |
A |
| Le système de porte de coffre électrique ne fonctionne pas normalement |
B |
| B |
| LA PORTE DE COFFRE ELECTRIQUE NE PEUT PAS ETRE ACTIONNEE FREQUEMMENT |
|
| 3. |
EFFACER LE DTC |
(a) Supprimer les DTC.
Body Electrical > Back Door > Clear DTCs
|
| 4. |
REPRODUIRE LE DTC |
(a) Mettre le contacteur d'allumage en position ON et attendre 10 secondes minimum.
|
| 5. |
VERIFIER LES DTC |
(a) Vérifier les DTC.
Body Electrical > Back Door > Trouble CodesRésultat:
|
Résultat | Passer au point |
|---|---|
|
Le DTC est émis | A |
|
Le DTC n'est pas émis |
B |
| A |
| PASSER AU TABLEAU DES CODES DE DIAGNOSTIC |
|
| 6. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CAPTEUR DE COMMANDE D'OUVERTURE MAINS LIBRES DE PORTE - BATTERIE AUXILIAIRE ET MASSE DE CARROSSERIE) |
(a) Débrancher le connecteur P7 de l'ensemble de capteur de commande de porte à ouverture mains libres.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(P7) Cliquer sur Location & Routing(P7) Cliquer sur Connector(P7) Cliquer sur Connector(P7)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
P7-4 (GND) - Masse de carrosserie |
Toujours | En dessous de 1 Ω |
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Cliquer sur Location & Routing(P7) Cliquer sur Location & Routing(P7) Cliquer sur Connector(P7) Cliquer sur Connector(P7)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
P7-3 (B) - Masse de carrosserie |
Contacteur d'allumage en position OFF |
11 à 14 V |
| OK. | | REMPLACER L'ENSEMBLE DE CAPTEUR DE COMMANDE DE PORTE A OUVERTURE MAINS LIBRES |
| NON OK | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
