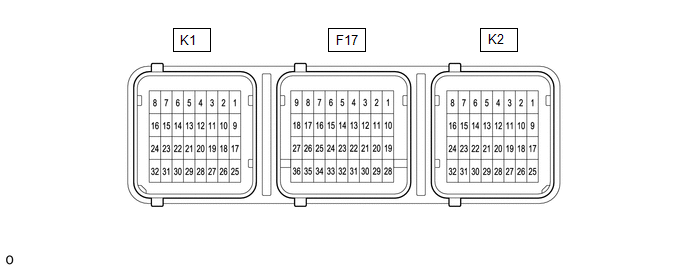

Toyota bZ4X - Manuel de réparation (2021-2024): Bornes D'ecu

K1-3

PLR-

Déclencheur de prétensionneur arrière gauche (ensemble de sangle extérieure de ceinture de sécurité arrière gauche)

K1-4

PLR+

K1-5

PL+

Déclencheur de prétensionneur côté conducteur (ensemble de sangle extérieure de ceinture de sécurité avant gauche)

K1-6

PL-

K1-7

ICL-

Déclencheur d'airbag rideau gauche (ensemble d'airbag rideau gauche)

K1-8

ICL+

K1-15

SFL-

Déclencheur latéral avant gauche (ensemble d'airbag de siège avant gauche)

K1-16

SFL+

K1-24

GNDL

Capteur d'airbag détectant la position de siège (Ensemble de dispositif de réglage du siège avant gauche)

K1-27

LSP+

K1-28

BCL+

Capteur d'airbag latéral gauche n° 2

K1-29

BCL-

K1-31

BBL-

Capteur d'airbag latéral gauche n° 1

K1-32

BBL+

F17-1

P2+

2ème déclencheur côté passager avant (ensemble d'airbag de tableau de bord sans trappe côté passager)

F17-2

P2-

F17-3

P-

Déclencheur côté passager avant (ensemble d'airbag de tableau de bord sans trappe côté passager)

F17-4

P+

F17-6

D+

Déclencheur côté conducteur (ensemble de bouton d'avertisseur sonore)

F17-7

D-

F17-8

D2-

2ème déclencheur côté conducteur (ensemble de bouton d'avertisseur sonore)

F17-9

D2+

F17-10

PK+

Déclencheur d'airbag genoux côté passager avant (partie inférieure de l'ensemble d'airbag de tableau de bord n° 2)

F17-11

PK-

F17-12

DK-

Déclencheur d'airbag genoux côté conducteur (ensemble d'airbag de tableau de bord inférieur n° 1)

F17-13

DK+

F17-15

VHP+

Déclencheur de registre variable côté passager avant (ensemble d'airbag de tableau de bord sans trappe côté passager)

F17-16

VHP-

F17-23

GSW3

DCM (émetteur-récepteur télématique)

F17-24

GSW2

ECU de commande EV

F17-25

GSW

ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)

F17-26

CAFH

Ligne de communication CAN

F17-27

CAFL

F17-28

-SR

Capteur d'airbag avant droit

F17-29

+SR

F17-30

+SL

Capteur d'airbag avant gauche

F17-31

-SL

F17-32

E2

Masse

F17-33

E1

F17-34

P-AB

Témoins ON/OFF d'airbag du passager (ensemble d'éclairage de lecture)

F17-35

PAON

Témoin d'activation d'airbag du passager (ensemble d'éclairage de lecture)

F17-36

IGR

Fusible A/BAG-IGR

K2-1

ICR+

Déclencheur d'airbag rideau droit (ensemble d'airbag rideau droit)

K2-2

ICR-

K2-3

PR-

Déclencheur de prétensionneur côté passager (Ensemble de sangle extérieure de ceinture de sécurité avant droite)

K2-4

PR+

K2-5

PRR+

Déclencheur de prétensionneur arrière droit (ensemble de sangle extérieure de ceinture arrière droite)

K2-6

PRR-

K2-9

SFR+

Déclencheur latéral avant droit (ensemble d'airbag de siège avant droit)

K2-10

SFR-

K2-18

GNDR

Contacteur de boucle de ceinture de sécurité côté passager (ensemble de sangle intérieure de ceinture de sécurité de siège avant droit)

K2-25

BBR-

Capteur d'airbag latéral droit n° 1

K2-26

BBR+

K2-27

RBE+

Contacteur de boucle de ceinture de sécurité côté passager (ensemble de sangle intérieure de ceinture de sécurité de siège avant droit)

K2-28

BCR+

Capteur d'airbag latéral droit n° 2

K2-29

BCR-
