DONNEES D'ARRET SUR IMAGE

DESCRIPTION

(a) Lorsqu'un DTC de système d'airbag est stocké, l'ensemble d'ECU d'airbag enregistre l'état actuel du véhicule (ECU ou capteur) sous forme de données d'arrêt sur image.

VERIFIER LES DONNEES D'ARRET SUR IMAGE

ATTENTION:

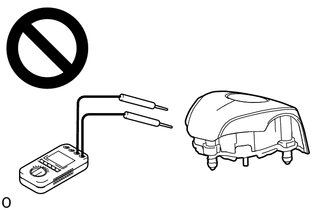

Ne jamais mesurer la résistance des pièces SRS car le courant du tester peut entraîner le déploiement des pièces SRS.

(a) Relever les données d'arrêt sur images enregistrées lorsque le DTC a été émis.

Body Electrical > SRS Airbag

Affichage du tester	Objet de la mesure	Plage	Condition normale	Note de diagnostic
Total Distance Traveled	-	-	-	Sans objet
Total Distance Traveled - Unit	-	-	-	Sans objet
IG Voltage	Tension d'alimentation électrique IGR fournie à l'ensemble d'ECU d'airbag	0,0 à 25,5 V	11,0 à 14,0 V	-
Voltage After Pressure Rising	Tension interne de l'ensemble d'ECU d'airbag	0,0 à 51,0 V	23,5 V	-
Squib Driver Voltage	Tension interne de l'ensemble d'ECU d'airbag	0,0 à 51,0 V	23,5 V	-
Satellite Sensor Power Supply Voltage	Tension interne de l'ensemble d'ECU d'airbag	0,0 à 25,5 V	9,4 V	-
Microcomputer/Sensor Voltage	Tension interne de l'ensemble d'ECU d'airbag	0,00 à 12,75 V	3.30 V	-
Driver Seat Position Sensor Terminal Current (Live)	Courant appliqué au capteur de position du siège du conducteur (lorsqu'il est sous tension)	0,00 à 38,25 mA	Sortie LO: 5,60 mA Sortie HI: 14,40 mA	-
Driver Seat Position Sensor Terminal Voltage (Inactive)	Tension appliquée au capteur de position du siège du conducteur (lorsqu'il n'est pas sous tension)	0,00 à 12,75 V	0.20 V	-
Satellite G Sensor Output Value	Valeur de sortie du capteur du satellite G	-100,000 à 99,804%	0 %	-
Satellite P Sensor Output Value	Valeur de sortie du capteur de pression satellite	0,000 à 33,759%	0 %	-
Satellite P Sensor Absolute Pressure 1	Sortie de pression absolue du capteur de pression du satellite lors du diagnostic initial	35,9223 à 147,5607 kPa(abs)	-	-
Satellite P Sensor Absolute Pressure 2	Sortie de pression absolue du capteur de pression du satellite lors du diagnostic initial	35,9223 à 147,5607 kPa(abs)	-	-
Driver Seat Airbag Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	2,10 à 4,20 OHM	-
Driver Seat Airbag Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Passenger Seat Airbag Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Passenger Seat Airbag Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Driver Seat 2nd Airbag Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	2,10 à 4,20 OHM	-
Driver Seat 2nd Airbag Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Passenger Seat 2nd Airbag Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Passenger Seat 2nd Airbag Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Passenger Seat Airbag Variable Vent Hole Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Passenger Seat Airbag Variable Vent Hole Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Driver Seat Knee Airbag Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Driver Seat Knee Airbag Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Passenger Seat Knee Airbag Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Passenger Seat Knee Airbag Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Right Side 1st Seat Side-airbag Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Right Side 1st Seat Side-airbag Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Left Side 1st Seat Side-airbag Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Left Side 1st Seat Side-airbag Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Driver Seat Pretensioner Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Driver Seat Pretensioner Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Passenger Seat Pretensioner Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Passenger Seat Pretensioner Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Right Side Curtain Shield Airbag Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Right Side Curtain Shield Airbag Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Left Side Curtain Shield Airbag Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Left Side Curtain Shield Airbag Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Right Side 2nd Seat Pretensioner Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Right Side 2nd Seat Pretensioner Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
Left Side 2nd Seat Pretensioner Squib Resistance Value	Valeur de résistance côté déclencheur	0,00 à 655,35 OHM	1,80 à 3,00 OHM	-
Left Side 2nd Seat Pretensioner Squib Resistance Value Diagnosis Result	Résultat diagnostique de la valeur de résistance côté déclencheur	Normal ou Anormal	Normal	-
