VERIFICATION SUR VEHICULE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la vérification de l'ensemble de boîte-pont avec moteur et inverseur sont indiquées ci-dessous.
Procédures nécessaires après remplacement/Installé/remplacé|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| *1: Même si la pièce n'est pas remplacée, il est nécessaire d'effectuer les procédures nécessaires indiquées après la repose. | |||
| ECU d'actionneur de changement de vitesse (ensemble d'actionneur de commande de changement de vitesse)*1 |
Effectuer l'apprentissage de la position d'actionneur |
|
|
REMARQUE:
Si ce n'est pas le cas après le remplacement de l'ECU, un dysfonctionnement tel que le changement incorrect de vitesse, le témoin de rapport engagé qui ne s'allume pas ou l'état de conduite incorrect, etc., peut se produire.
PROCÉDURE
1. SECURISER LE VEHICULE
(a) Engager totalement le frein de stationnement et caler une roue.

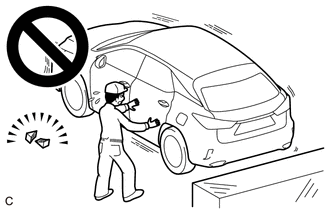

ATTENTION:
2. VERIFIER L'ENSEMBLE DE BOITE-PONT AVEC MOTEUR ET INVERSEUR
(a) Déposer l'ensemble d'actionneur de commande de changement de vitesse.
Cliquer ici

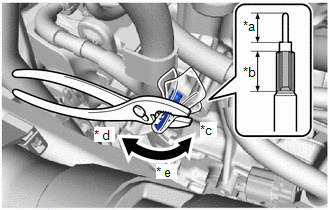

| (b) A l'aide d'une paire de pince, saisir l'axe de verrouillage de frein de stationnement qui a été enroulé d'un chiffon ou d'un autre matériau et le faire tourner dans le sens indiqué par la flèche sur le schéma. Standard: Le verrouillage de frein de stationnement s'engage et se libère librement. Couple de rotation 4,0 à 7,0 N*m (41 à 71 kgf*cm, 36 à 61 lbf*po) REMARQUE:
|
|
(c) Reposer l'ensemble d'actionneur de commande de changement de vitesse.
Cliquer ici
