BORNES D'ECU
REMARQUE:

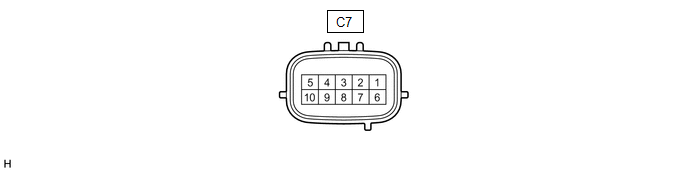

VERIFIER L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES
(a) Mesurer la tension et la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
N° de borne (symbole) | Description de la borne |
Condition | Condition spécifiée |
---|---|---|---|
C7-1 (IGB) - C7-5 (SGND) |
Source d'alimentation électrique |
Mettre le contacteur d'allumage en position ON |
11 à 14 V |
Contacteur d'allumage en position OFF |
En dessous de 1 V | ||
C7-3 (CA2L) | Signal de communication CAN |
- | - |
C7-4 (CA2H) | Signal de communication CAN |
- | - |
C7-5 (SGND) - Masse de carrosserie |
Masse | Toujours |
En dessous de 1 Ω |
C7-7 (CA1N) | Signal de communication CAN |
- | - |
C7-8 (CA1P) | Signal de communication CAN |
- | - |
C7-9 (CA3L) | Signal de communication CAN |
- | - |
C7-10 (CA3H) | Signal de communication CAN |
- | - |
