Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

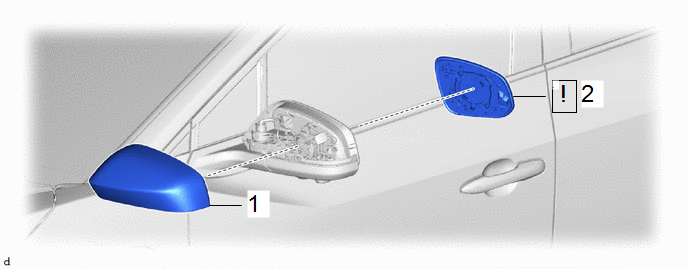

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | RETROVISEUR EXTERIEUR |
87961 |
|
- | - |
|
2 | CACHE DE RETROVISEUR EXTERIEUR |
87945 |
|
- | - |
PROCÉDURE
1. DEPOSER LE RETROVISEUR EXTERIEUR
|
|
Cliquer ici |

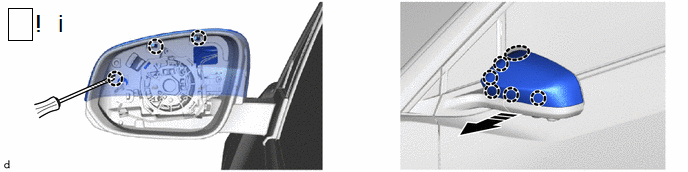

2. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR
.png) |
Placer les mains à cet endroit |
.png) |
Déposer dans ce sens |
(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer le cache de rétroviseur extérieur, comme indiqué sur le schéma.
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

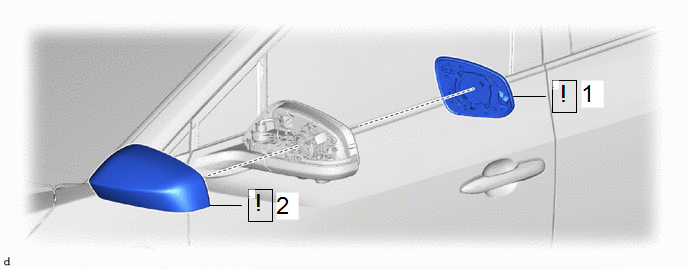

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | CACHE DE RETROVISEUR EXTERIEUR |
87945 | - |
- | - |
|
2 | RETROVISEUR EXTERIEUR |
87961 |
|
- | - |
PROCÉDURE
1. REPOSER LE CACHE DE RETROVISEUR EXTERIEUR
2. REPOSER LE RETROVISEUR EXTERIEUR
|
|
Cliquer ici |
