Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de caméra de télévision avant sont indiquées ci-dessous.
Procédure nécessaire après la dépose/la repose/le remplacement de pièces|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
|
Ensemble de caméra de télévision avant |
Réglage de la vue avant de la caméra de télévision |
Système de moniteur de vision panoramique |
|
|
Avance du stationnement (avec stationnement avancé) |
| ||
|
Remplacement ou dépose et repose de 2 pièces ou plus:
| Réglage de vision de caméra de télévision |
Système de moniteur de vision panoramique |
|
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | MESURES DE PRECAUTION |
- |
|
- | - |
|
2 | ENSEMBLE DE PARE-CHOCS AVANT |
- | - |
- | - |
|
3 | ENSEMBLE DE CAMERA DE TELEVISION AVANT |
86790B | - |
- | - |
PROCÉDURE
1. MESURES DE PRECAUTION
Cliquer ici .gif)
Cliquer ici
2. DEPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
Cliquer ici

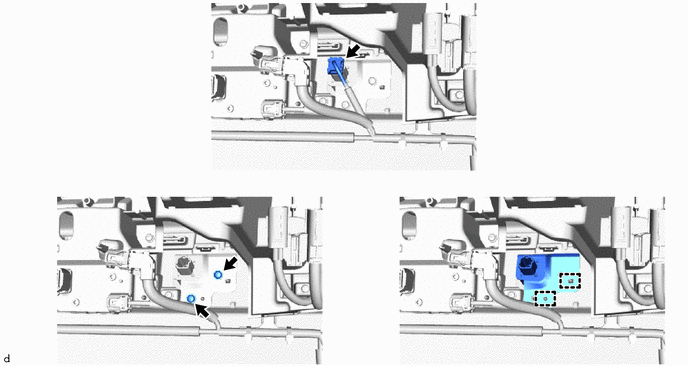

3. DEPOSER L'ENSEMBLE DE CAMERA DE TELEVISION AVANT
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

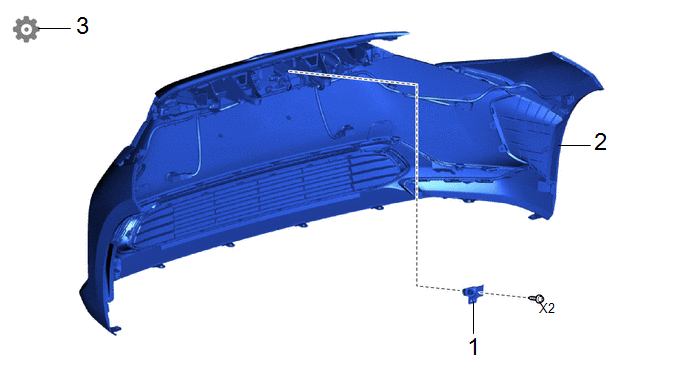

1 | ENSEMBLE DE CAMERA DE TELEVISION AVANT |
86790B | - |
- | - |
|
2 | ENSEMBLE DE PARE-CHOCS AVANT |
- | - |
- | - |
|
3 | EFFECTUER LE CALIBRAGE |
- | - |
- |
|
PROCÉDURE
1. REPOSER L'ENSEMBLE DE CAMERA DE TELEVISION AVANT
2. REPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
Cliquer ici .gif)
3. EFFECTUER LE CALIBRAGE
Cliquer ici
Cliquer ici
Demontage
DEMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (DEMONTAGE)
Procédure N° de référence
1 REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT N° 3
53853 -
- -
2 REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT ...
