Toyota bZ4X - Manuel de réparation (2021-2024): Circuit AVC-LAN

DESCRIPTION

Le système audio et vidéo communique avec chaque appareil via la communication AVC-LAN. En cas de dysfonctionnement comme un court-circuit dans la ligne de communication, un court-circuit en +B ou un court-circuit à la masse dans le circuit AVC-LAN, la communication s'arrête et le système audio et vidéo ne fonctionne pas correctement. La pièce défectueuse peut être identifiée si le système revient à la normale lorsque le composant défectueux est débranché du circuit AVC-LAN.

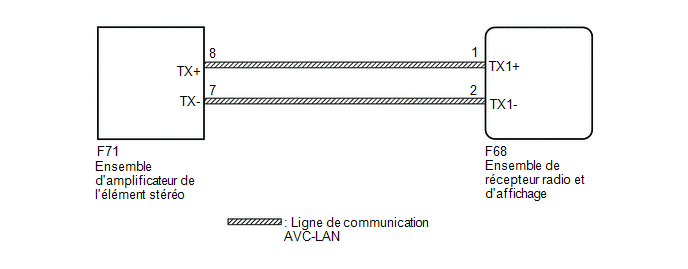

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, il peut être nécessaire de procéder à l'initialisation, l'enregistrement ou le calibrage.

Cliquer ici

PROCÉDURE

1.

DEPOSER LES APPAREILS EN OPTION POSES PAR LE CONCESSIONNAIRE (APPAREILS COMPATIBLES AVC-LAN)

(a) Débrancher le connecteur de chaque appareil optionnel posé par un concessionnaire (appareil compatible AVC-LAN) et vérifier si le dysfonctionnement persiste.

Résultat:

Résultat

Passer au point

Aucun appareil en option n'a été posé par le concessionnaire

A

Le dysfonctionnement se reproduit

Le système revient à la normale

B

B

REMPLACER L'APPAREIl (OU LE FAISCEAU DE CABLES)

A

2.

VERIFIER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE (TX1+, TX1-)

(a) Déposer l'ensemble de récepteur radio et d'affichage.

Cliquer ici

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F68) Cliquer sur Location & Routing(F68) Cliquer sur Connector(F68) Cliquer sur Connector(F68)

Branchement du tester

Condition

Condition spécifiée

F68-1 (TX1+) - F68-2 (TX1-)

Toujours

60 à 80 Ω

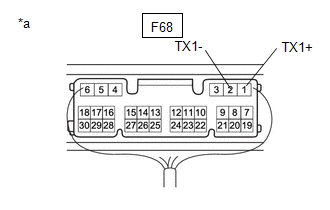

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble de récepteur radio et d'affichage)

NON OK

REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE

OK.

3.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CIRCUIT AVC-LAN)

(a) Débrancher le connecteur F68 de l'ensemble d'autoradio et d'affichage.

(b) Débrancher le connecteur F71 de l'ensemble d'amplificateur de l'élément stéréo.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F68,F71) Cliquer sur Location & Routing(F68,F71) Cliquer sur Connector(F68) Cliquer sur Connector(F68) Cliquer sur Connector(F71) Cliquer sur Connector(F71)

Branchement du tester

Condition

Condition spécifiée

F68-1(TX1+) - F71-8(TX+)

Toujours

En dessous de 1 Ω

F68-2(TX1-) - F71-7(TX-)

Toujours

En dessous de 1 Ω

F68-1(TX1+) ou F71-8(TX+) - Masse de carrosserie

Toujours

10 kΩ ou plus

F68-2(TX1-) ou F71-7(TX-) - Masse de carrosserie

Toujours

10 kΩ minimum

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

4.

VERIFIER LES APPAREILS COMPATIBLES AVC-LAN (DEBRANCHER LE CONNECTEUR)

(a) Débrancher le connecteur de chaque appareil branché sur AVC-LAN et vérifier si le dysfonctionnement persiste.

Résultat:

Résultat

Passer au point

Le dysfonctionnement persiste

A

Le système revient à la normale (le dispositif connecté AVC-LAN était défectueux)

B

B

REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO

A

5.

VERIFIER L'ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE (TENSION AVC-LAN)

(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Cliquer sur Location & Routing(F68) Cliquer sur Location & Routing(F68) Cliquer sur Connector(F68) Cliquer sur Connector(F68)

Branchement du tester

Condition

Condition spécifiée

F68-1(TX1+) - F68-2(TX1-)

ACC en position ON

Environ 0 V

F68-1(TX1+) - Masse de carrosserie

ACC en position ON

Environ 2,5 V

F68-2(TX1-) - Masse de carrosserie

ACC en position ON

Environ 2,5 V

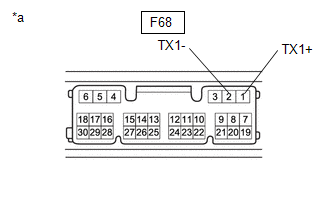

*a

Pièce constitutive avec faisceau de câbles branché

(Ensemble de récepteur de radio et d'affichage)

OK.

REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU L'APPAREIL CONNECTE A L'AVC-LAN DEFECTUEUX
