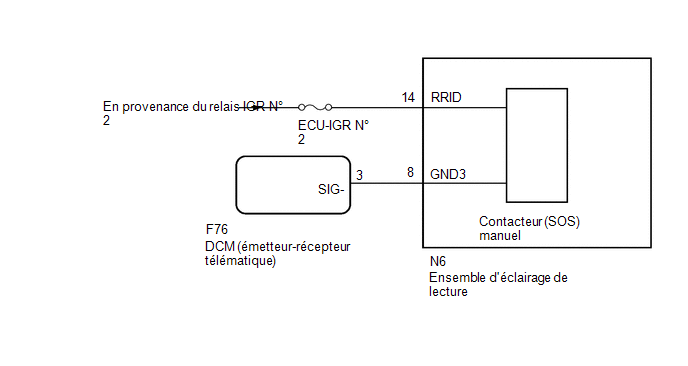

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
PROCÉDURE
|
1. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE DE L'ENSEMBLE D'ECLAIRAGE DE LECTURE) |
(a) Débrancher le connecteur F76 du DCM (émetteur-récepteur télématique).
(b) Débrancher le connecteur N6 de l'ensemble d'éclairage de lecture (contacteur [SOS] manuel).
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:

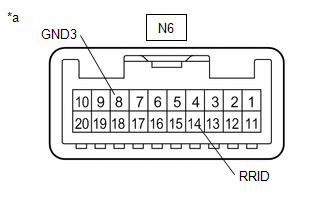

Cliquer sur Location & Routing(N6) Cliquer sur Location & Routing(N6) Cliquer sur Connector(N6) Cliquer sur Connector(N6)|
Branchement du tester | Condition du contacteur |
Condition spécifiée |
|---|---|---|
|
N6-14 (RRID) - Masse de carrosserie |
Contacteur d'allumage en position ON |
11 à 14 V |
(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(F76,N6) Cliquer sur Location & Routing(F76,N6) Cliquer sur Connector(F76) Cliquer sur Connector(F76) Cliquer sur Connector(N6) Cliquer sur Connector(N6)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
F76-3 (SIG-) - N6-8 (GND3) |
Toujours | En dessous de 1 Ω |
|
F76-3 (SIG-) ou N6-8 (GND3) - Masse de carrosserie |
Toujours | 10 kΩ minimum |
| NON OK | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 2. |
VERIFIER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (CONTACTEUR [SOS] MANUEL) |
| (a) Déposer l'ensemble d'éclairage de lecture (contacteur [SOS] manuel). Cliquer ici |
|
(b) Ne pas appliquer la tension de la batterie auxiliaire au connecteur.
|
Condition de mesure | Condition |
Condition spécifiée |
|---|---|---|
|
Borne positive (+) de la batterie auxiliaire → N6-14 (RRID) Borne négative (-) de la batterie auxiliaire → N6-8 (GND3) |
Toujours | L'éclairage du contacteur manuel (SOS) s'allume |
(c) Vérifier si l'éclairage du contacteur manuel (SOS) s'allume.
OK.:
L'éclairage du contacteur manuel (SOS) s'allume.
| NON OK | | REMPLACER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (CONTACTEUR (SOS) MANUEL) |
|
| 3. |
REMPLACER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) |
(a) Remplacer le DCM (émetteur-récepteur télématique) par un élément neuf.
Cliquer ici
REMARQUE:
| SUIVANT | | PROCEDER A L'ACTIVATION DU DCM |
