DESCRIPTION
Le capteur d'angle de braquage reçoit les informations relatives au contacteur des clignotants et commande l'éclairage des clignotants.

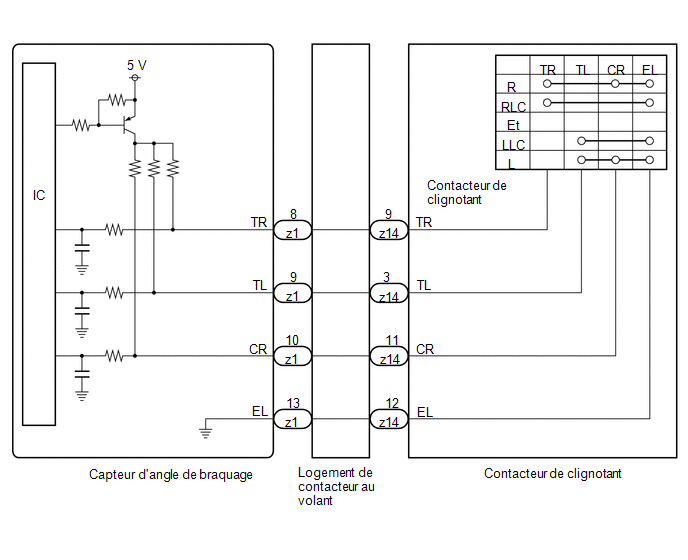

SCHEMA DE CABLAGE
PROCÉDURE
| 1. |
RELEVER LA VALEUR A L'AIDE DU GTS |
(a) Relever la Data List en suivant les indications du GTS.
Chassis > Steering Angle Sensor > Data List|
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
Turn Signal Switch (Right) |
Signal de contacteur des clignotants (position de tourner à droite) |
OFF ou ON | OFF: le contacteur des clignotants n'est pas en position de tourner à droite ON: contacteur des clignotants en position de tourner à droite |
- |
| Turn Signal Switch (Left) |
Signal de contacteur des clignotants (en position de tourner à gauche) |
OFF ou ON | OFF: le contacteur des clignotants n'est pas en position de tourner à gauche ON: le contacteur des clignotants est en position de tourner à gauche |
- |
| Cornering Light/Front Side Illuminate Light Switch |
Signal du contacteur des clignotants (virage complet) |
OFF ou ON | OFF: le contacteur des clignotants n'est pas en position de tourner à gauche ou à droite ON: le contacteur des clignotants est en position de tourner à gauche ou à droite |
- |
|
Affichage du tester |
|---|
|
Turn Signal Switch (Right) |
|
Turn Signal Switch (Left) |
|
Cornering Light/Front Side Illuminate Light Switch |
OK.:
Les conditions normales énumérées ci-dessus s'affichent.
| OK. | .gif) | PASSER A LA ZONE SUSPECTEE SUIVANTE INDIQUEE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
|
| 2. |
VERIFIER LE CONTACTEUR DES CLIGNOTANTS |
Cliquer ici .gif)
| NON OK | | REMPLACER LE CONTACTEUR DE CLIGNOTANT |
|
| 3. |
VERIFIER LE LOGEMENT DE CONTACTEUR AU VOLANT |
Cliquer ici
| OK. | | REMPLACER LE CAPTEUR D'ANGLE DE BRAQUAGE |
| NON OK | | REMPLACER LE LOGEMENT DE CONTACTEUR DU VOLANT |
