Toyota bZ4X - Manuel de réparation (2021-2024): Circuit du contacteur ECO

DESCRIPTION

La commande de mode de conduite ECO est activée pour le système de climatisation en actionnant le contacteur de sélection de mode de conduite ECO (ensemble de comodo).

Lorsque la commande du système de climatisation ne peut être effectuée au cours du mode de conduite ECO en raison d'un dysfonctionnement, etc. les causes peuvent être les suivantes.

Etat du dysfonctionnement

Facteur

Impossible de passer en mode de conduite ECO

  • Dysfonctionnement de l'ensemble d'amplificateur de climatisation
  • Dysfonctionnement de contacteur de MODE ECO (ensemble de comodo)
  • Faisceau de câbles ou connecteur

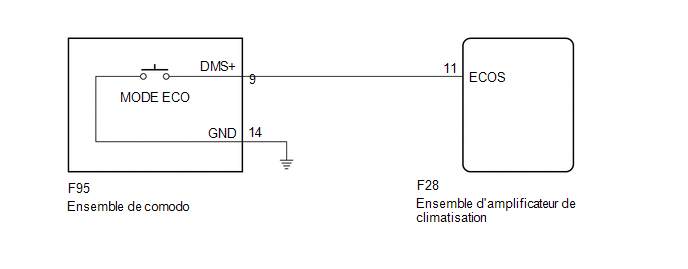

SCHEMA DE CABLAGE

PROCÉDURE

1.

RELEVER LA VALEUR A L'AIDE DU GTS

(a) Relever la Data List en suivant les indications du GTS.

Body Electrical / Air Conditioner / Data List.

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

ECO Switch

Condition d'entrée du contacteur de MODE ECO (ensemble de comodo)

OFF ou ON

OFF: Contacteur de MODE ECO (ensemble de comodo) non actionné

ON: Contacteur de MODE ECO (ensemble de comodo) actionné et maintenu

Dysfonctionnement de circuit de contacteur de MODE ECO (ensemble de comodo)

Body Electrical / Air Conditioner / Data List.

Affichage du tester

ECO Switch

OK.:

La condition du contacteur de MODE ECO (ensemble de comodo) affichée sur le GTS change en même temps que l'actionnement du contacteur.

OK.

REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

NON OK

2.

VERIFIER L'ENSEMBLE DE COMODO (MODE ECO)

Cliquer ici

NON OK

REMPLACER L'ENSEMBLE DE COMODO

OK.

3.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE COMODO - ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION ET MASSE DE CARROSSERIE)

(a) Débrancher le connecteur F95 de l'ensemble de comodo.

(b) Débrancher le connecteur F28 de l'ensemble d'amplificateur de climatisation.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F95,F28) Cliquer sur Location & Routing(F95,F28) Cliquer sur Connector(F95) Cliquer sur Connector(F95) Cliquer sur Connector(F28) Cliquer sur Connector(F28)

Branchement du tester

Condition

Condition spécifiée

F95-9 (DMS+) - F28-11 (ECOS)

Toujours

En dessous de 1 Ω

F95-14 (GND) - Masse de carrosserie

Toujours

En dessous de 1 Ω

F95-9 (DMS+) ou F28-11 (ECOS) - Masse de carrosserie et autres bornes

Toujours

10 kΩ minimum

OK.

REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
