DESCRIPTION
Ce circuit émet un signal de suspension de charge en provenance d'ECU de certification (ensemble d'ECU de clé intelligente) à l'ensemble de socle pour chargeur sans fil de mobile. A partir de ce signal, l'ensemble de socle pour chargeur sans fil de mobile suspend ou reprend la charge sans fil.
CONSEIL:
Le système de charge sans fil utilise la même fréquence d'onde radio que celle utilisée pour effectuer la vérification du sous-ensemble d'émetteur de clé électronique. Par conséquent, lors de la vérification du sous-ensemble d'émetteur de clé électronique, l'ECU de certification (ensemble d'ECU de clé intelligente) envoie un signal de suspension de charge au système de charge sans fil afin de suspendre la charge.

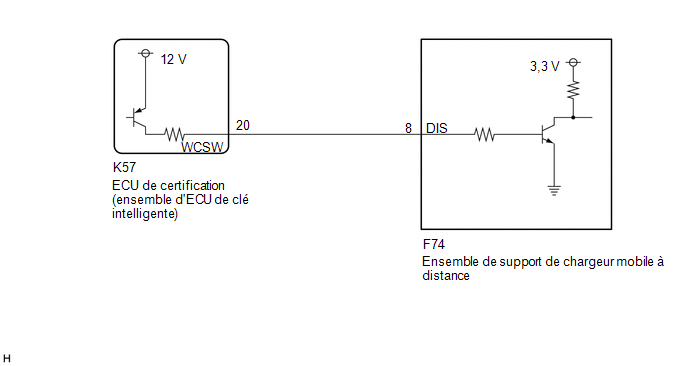

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Avant de remplacer l'ECU de certification (ensemble d'ECU de clé intelligente), se reporter à l'enregistrement.
Cliquer ici .gif)
PROCÉDURE
| 1. |

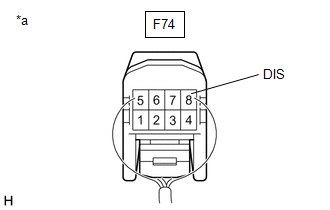

VERIFIER L'ENSEMBLE DE SUPPORT DE CHARGEUR MOBILE SANS FIL (BORNE DIS) |
| (a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard: Cliquer sur Location & Routing(F74) Cliquer sur Location & Routing(F74) Cliquer sur Connector(F74) Cliquer sur Connector(F74)
|
|
Résultat:
|
Résultat | Passer au point |
|---|---|
|
OK. | A |
|
NON OK | B |
| A |
.gif) | PASSER A LA ZONE INCRIMINEE SUIVANTE INDIQUEE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
|
| 2. |
VERIFIER LE FAISCEAU DE CÂBLES ET LE CONNECTEUR (ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) - ENSEMBLE DE SUPPORT DE CHARGEUR MOBILE SANS FIL) |
(a) Débrancher le connecteur K57 de l'ECU de certification (ensemble d'ECU de clé intelligente).
(b) Débrancher le connecteur F74 de l'ensemble de socle de chargeur sans fil mobile.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(K57,F74) Cliquer sur Location & Routing(K57,F74) Cliquer sur Connector(K57) Cliquer sur Connector(K57) Cliquer sur Connector(F74) Cliquer sur Connector(F74)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
K57-20 (WCSW) - F74-8 (DIS) |
Toujours | En dessous de 1 Ω |
|
K57-20 (WCSW) ou F74-8 (DIS) - Masse de carrosserie |
Toujours | 10 kΩ minimum |
| OK. | | REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
| NON OK | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
