DESCRIPTION
Ceci est le circuit d'alimentation électrique pour l'ensemble de socle pour chargeur sans fil de mobile.

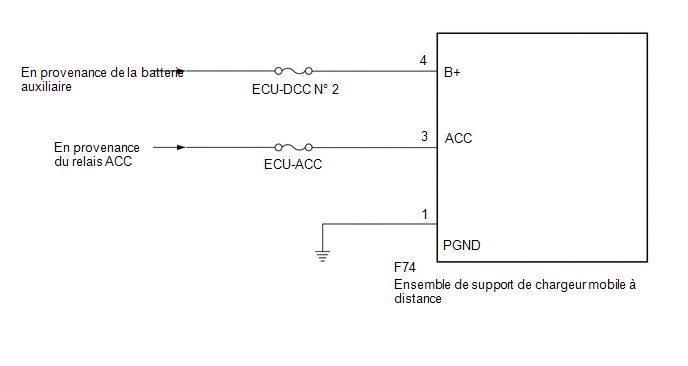

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCÉDURE
| 1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION DE L'ENSEMBLE DE SUPPORT DE CHARGEUR MOBILE SANS FIL) |
(a) Débrancher le connecteur F74 de l'ensemble de socle de chargeur sans fil mobile.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(F74) Cliquer sur Location & Routing(F74) Cliquer sur Connector(F74) Cliquer sur Connector(F74)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
F74-1 (PGND) - Masse de carrosserie |
Toujours | En dessous de 1 Ω |
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Cliquer sur Location & Routing(F74) Cliquer sur Location & Routing(F74) Cliquer sur Connector(F74) Cliquer sur Connector(F74)|
Branchement du tester | Condition du contacteur |
Condition spécifiée |
|---|---|---|
|
F74-4 (B+) - Masse de carrosserie |
Contacteur d'allumage en position OFF |
11 à 14 V |
|
F74-3 (ACC) - Masse de carrosserie |
Contacteur d'allumage en position ON (ACC) |
11 à 14 V |
| OK. | .gif) | PASSER A LA ZONE SUSPECTEE SUIVANTE INDIQUEE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
| NON OK | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
