DESCRIPTION
Avec les feux arrière allumés, le circuit envoie un signal d'éclairage à l'ensemble de support de chargeur mobile sans fil.

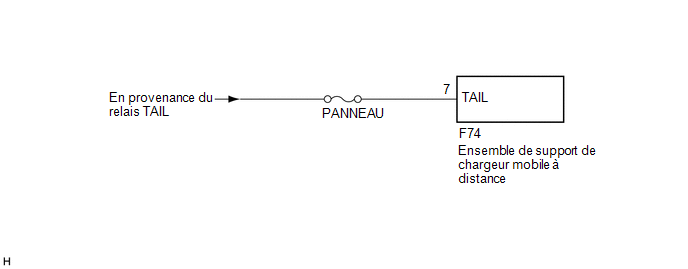

SCHEMA DE CABLAGE
PROCÉDURE
| 1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SIGNAL D'ECLAIRAGE) |
(a) Débrancher le connecteur F74 de l'ensemble de socle de chargeur sans fil mobile.
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Cliquer sur Location & Routing(F74) Cliquer sur Location & Routing(F74) Cliquer sur Connector(F74) Cliquer sur Connector(F74)|
Branchement du tester | Condition du contacteur |
Condition spécifiée |
|---|---|---|
|
F74-7 (TAIL) - Masse de carrosserie |
Contacteur d'allumage en position ON, contacteur de commande d'éclairage en position OFF |
En dessous de 1 V |
|
Contacteur d'allumage en position ON, contacteur de commande d'éclairage en position TAIL |
11 à 14 V |
| OK. | | PASSER A LA ZONE SUSPECTEE SUIVANTE INDIQUEE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
| NON OK | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
