Toyota bZ4X - Manuel de réparation (2021-2024): Circuit à haute tension du moteur électrique arrière

DESCRIPTION

La cause de ce dysfonctionnement peut être le circuit à haute tension du moteur électrique arrière.

Vérifier la résistance interne du moteur électrique arrière et l'état de branchement de la ligne haute tension entre l'inverseur arrière et le moteur électrique arrière pour vérifier s'il y a une coupure ou un court-circuit.

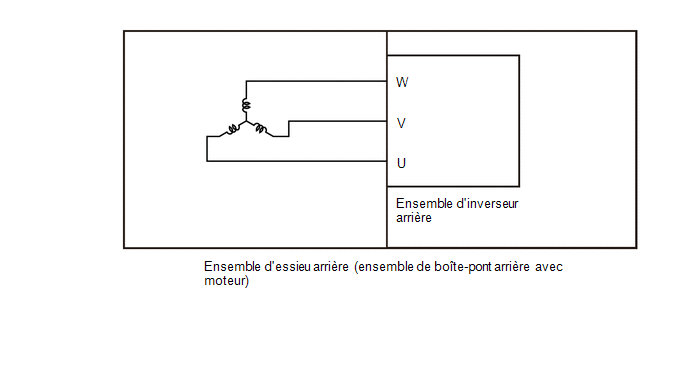

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Cette étape est indiquée dans les procédures pour chaque DTC.

Si les résultats de la vérification ci-dessous sont normaux, suivre la procédure suivante pour le DTC indiqué.

ATTENTION:

Se reporter aux mesures de précaution avant de vérifier le circuit haute tension.

Cliquer ici

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne négative (-) de la batterie auxiliaire avant de poursuivre le travail.

Cliquer ici

PROCÉDURE

ATTENTION:

Veiller à porter des gants isolants.

(a) S'assurer que le service plug (prise de service) n'est pas posé.

REMARQUE:

Après avoir déposé le service plug (prise de service), ne pas mettre le contacteur d'allumage en position ON (READY), sauf si précisé dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.

(b) S'assurer que les boulons de l'ensemble d'inverseur arrière sont serrés au couple prescrit, que l'ensemble d'inverseur arrière est correctement branché et qu'il n'y a pas de problème de contact.

Condition spécifiée:

T = 8,0 N*m (82 kgf*cm, 71 lbf*po)

REMARQUE:

S'assurer que le couple de serrage du boulon est compris entre 6,4 et 9,6 N*m (65 et 98 kgf*cm, 57 et 85 lbf*po).

(c) Déposer l'ensemble d'inverseur arrière de l'ensemble d'essieu électrique avant.

(d) Rechercher d'éventuelles traces d'arc au niveau des bornes de l'ensemble d'inverseur arrière.

Résultat:

(e) Reposer l'ensemble d'inverseur arrière.

B

REMPLACER LES PIECES DEFECTUEUSES

C

BRANCHER CORRECTEMENT

A

ATTENTION:

Veiller à porter des gants isolants.

(a) S'assurer que le service plug (prise de service) n'est pas posé.

REMARQUE:

Après avoir déposé le service plug (prise de service), ne pas mettre le contacteur d'allumage en position ON (READY), sauf si précisé dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.

(b) Déposer l'ensemble d'inverseur arrière de l'ensemble d'essieu électrique arrière.

(c) A l'aide d'un milliohmmètre, mesurer la résistance en fonction de la(des) valeur(s) indiquée(s) dans le tableau ci-dessous. CONSEIL: Si la température de moteur électrique est élevée, la résistance varie fortement à partir de la valeur indiquée. Il faut donc laisser s'écouler 8 heures minimum après l'arrêt du véhicule avant de mesurer la résistance. Résistance standard: Branchement du tester Condition Condition spécifiée Borne haute tension (W) d'ensemble de boîte-pont arrière avec moteur - Borne haute tension (U) d'ensemble de boîte-pont arrière avec moteur Contacteur d'allumage en position OFF 19,7 à 22,3 mΩ Borne haute tension (V) d'ensemble de boîte-pont arrière avec moteur - Borne haute tension (W) d'ensemble de boîte-pont arrière avec moteur Contacteur d'allumage en position OFF 19,9 à 22,5 mΩ Borne haute tension (U) d'ensemble de boîte-pont arrière avec moteur - Borne haute tension (V) d'ensemble de boîte-pont arrière avec moteur Contacteur d'allumage en position OFF 20,0 à 22,6 mΩ CONSEIL: Etant donné que la résistance varie en fonction de la température, il convient donc de la corriger en appliquant la formule suivante pour calculer la résistance à 20°C (68°F). R20 = Rt / {1 + 0,00393 X (T - 20)} Le calcul est basé sur: R20: Résistance à 20°C (68 °F (mΩ) Rt: résistance mesurée (mΩ) T: Température lorsque la résistance est mesurée (°C (°F)).

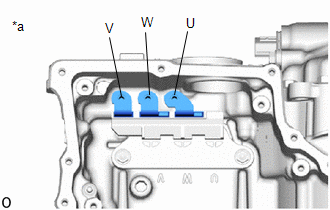

*a Bornes haute tension de l'ensemble de boîte-pont arrière avec moteur

(d) A l'aide d'un mégohmmètre réglé à 500 V, mesurer la résistance en fonction de la(des) valeur(s) indiquée(s) dans le tableau ci-dessous.

REMARQUE:

Veiller à régler le mégohmmètre à 500 V pour effectuer ce test. Dépasser le réglage de 500 V peut endommager la pièce constitutive à vérifier.

Résistance standard:

(e) Reposer l'ensemble d'inverseur arrière.

OK.

CIRCUIT A HAUTE TENSION DE MOTEUR ELECTRIQUE ARRIERE NORMAL (EFFECTUER L'ETAPE SUIVANTE POUR LE DTC INDIQUE)

NON OK

REMPLACER L'ENSEMBLE DE BOITE-PONT ARRIERE AVEC MOTEUR
