DESCRIPTION
Ce DTC est émis lorsque l'ECU de porte du réseau multiplex détecte un dysfonctionnement de l'ensemble de capteur droit de porte de coffre électrique.
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
|---|---|---|---|
|
B222B13 |
Coupure dans le circuit de capteur tactile de porte de coffre électrique droit |
L'ECU de porte de réseau multiplex détecte un dysfonctionnement du capteur tactile l'ensemble de capteur de porte de coffre électrique droit. |
|

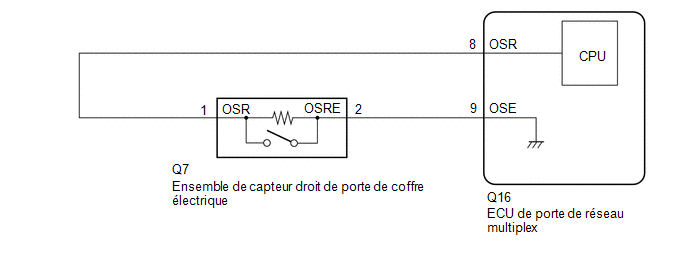

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Si l'ECU de porte du réseau multiplex a été remplacé ou si l'un des connecteurs a été débranché, initialiser le système de porte de coffre électrique.
Cliquer ici .gif)
PROCÉDURE
|
1. |
EFFACER LE DTC |
(a) Supprimer les DTC.
Body Electrical > Back Door > Clear DTCs
|
|
2. |
REPRODUIRE LE DTC |
(a) Effectuer une opération de fermeture de porte de coffre électrique.
|
|
3. |
VERIFIER LES DTC |
(a) Vérifier les DTC.
Body Electrical > Back Door > Trouble Codes
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
Le DTC B222B13 est émis |
A |
|
Le DTC B222B13 n'est pas émis |
B |
| B | .gif) |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|
|
4. |
RELEVER LA VALEUR A L'AIDE DU GTS |
(a) Relever la Data List en suivant les indications du GTS.
Body Electrical > Back Door > Data List
|
Affichage du tester |
Objet de la mesure |
Plage |
Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
PBD Touch Sensor RH |
Signal d'ensemble de capteur de porte de coffre électrique droit |
ON, OFF ou Open |
Open: circuit d'ensemble de capteur de porte de coffre électrique droit ouvert |
- |
Body Electrical > Back Door > Data List
|
Affichage du tester |
|---|
|
PBD Touch Sensor RH |
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
La valeur de "PBD Touch Sensor RH" est Open |
A |
|
Aucune des conditions ci-dessus n'est réunie |
B |
| B | |
PASSER AU POINT 7 |
|
|
5. |
VERIFIER L'ENSEMBLE DE CAPTEUR DROIT DE PORTE DE COFFRE ELECTRIQUE |
Cliquer ici
| NON OK | |
REMPLACER L'ENSEMBLE DE CAPTEUR DROIT DE PORTE DE COFFRE ELECTRIQUE |
|
|
6. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE PORTE DE RESEAU MULTIPLEX - ENSEMBLE DE CAPTEUR DE PORTE DE COFFRE ELECTRIQUE DROIT) |
(a) Débrancher le connecteur Q16 de l'ECU de porte de réseau multiplex.
(b) Débrancher le connecteur Q7 de l'ensemble de capteur droit de porte de coffre électrique.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(Q16,Q7) Cliquer sur Location & Routing(Q16,Q7) Cliquer sur Connector(Q16) Cliquer sur Connector(Q16) Cliquer sur Connector(Q7) Cliquer sur Connector(Q7)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
Q16-8 (OSR) - Q7-1 (OSR) |
Toujours |
En dessous de 1 Ω |
|
Q16-9 (OSE) - Q7-2 (OSRE) |
Toujours |
En dessous de 1 Ω |
|
Q16-8 (OSR) ou Q7-1 (OSR) - Masse de carrosserie |
Toujours |
10 kΩ ou plus |
|
Q16-9 (OSE) ou Q7-2 (OSRE) - Masse de carrosserie |
Toujours |
10 kΩ minimum |
| OK. | |
REMPLACER L'ECU DE PORTE DE RESEAU MULTIPLEX |
| NON OK | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
7. |
RELEVER LA VALEUR A L'AIDE DU GTS |
(a) Relever la Data List en suivant les indications du GTS.
Body Electrical > Back Door > Data List
|
Affichage du tester |
Objet de la mesure |
Plage |
Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
PBD Touch Sensor RH |
Signal d'ensemble de capteur de porte de coffre électrique droit |
ON, OFF ou Open |
OFF: ensemble de capteur de porte de coffre électrique droit non enfoncé |
- |
Body Electrical > Back Door > Data List
|
Affichage du tester |
|---|
|
PBD Touch Sensor RH |
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
La valeur de "PBD Touch Sensor RH" est OFF |
A |
|
Aucune des conditions ci-dessus n'est réunie |
B |
| B | |
PASSER AU POINT 5 |
|
|
8. |
RELEVER LA VALEUR A L'AIDE DU GTS |
(a) Relever la Data List en suivant les indications du GTS.
Body Electrical > Back Door > Data List
|
Affichage du tester |
Objet de la mesure |
Plage |
Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
PBD Touch Sensor RH |
Signal d'ensemble de capteur de porte de coffre électrique droit |
ON, OFF ou Open |
ON: ensemble de capteur de porte de coffre électrique droit enfoncé |
- |
Body Electrical > Back Door > Data List
|
Affichage du tester |
|---|
|
PBD Touch Sensor RH |
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
La valeur de "PBD Touch Sensor RH" est ON |
A |
|
Aucune des conditions ci-dessus n'est réunie |
B |
| A | |
REMPLACER L'ECU DE PORTE DE RESEAU MULTIPLEX |
| B | |
PASSER AU POINT 5 |
