RESUME DES DTC
DESCRIPTION DU DYSFONCTIONNEMENT
L'ECU de commande EV détecte des dysfonctionnements qui empêchent le circuit de coupure d'inverseur de moteur électrique arrière (MGR) d'arrêter le système de commande hybride. La détection a lieu pendant la séquence de coupure lorsque le contacteur d'allumage est mis en position OFF. Si le fonctionnement de l'inverseur de moteur électrique arrière (MGR) est détecté une fois qu'un signal de coupure a été envoyé à l'inverseur de moteur électrique arrière (MGR), l'ECU de commande EV considère qu'il y a un dysfonctionnement et enregistre ce DTC.
Les raisons de ce dysfonctionnement peuvent être les suivantes:
Dysfonctionnement du circuit interne de l'ensemble d'inverseur arrière SDNR (MGR)
DESCRIPTION
L'ECU de commande de groupe convertisseur arrière envoie des signaux de coupure à l'inverseur pour couper l'alimentation électrique vers le moteur électrique arrière (MGR). Si le contacteur d'allumage est mis en position OFF, l'ECU de commande de groupe convertisseur arrière envoie un signal SDNR (signal de fermeture MGR) pour vérifier le fonctionnement du clapet EV. En cas de détection d'un dysfonctionnement lié à une coupure, ce DTC sera enregistré.
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
Indication d'avertissement |
|---|---|---|---|---|
|
P1C6B9F |
Dispositif d'arrêt du moteur arrière bloqué en position OFF |
Lorsque la fonction de clapet EV est vérifiée (quand le contacteur d'allumage est amené de la position ON (READY) à la position OFF), le signal SDNR (signal de coupure de MGR) est envoyé mais le courant d'inverseur de moteur électrique arrière (MGR) et la tension (VLR) ne diminuent pas. (logique de détection à 1 cycle(s)) |
Ensemble d'inverseur arrière |
Témoin principal: S'active |
PERIODE TEST DE CONFIRMATION
CONSEIL:
Une fois les réparations terminées, effacer les DTC, puis vérifier si le véhicule est revenu à l'état normal en exécutant la procédure de vérification All Readiness suivante.
Cliquer ici .gif)
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Se reporter aux mesures de précaution avant de vérifier le circuit haute tension.
Cliquer ici .gif)
REMARQUE:
Cliquer ici .gif)
Cliquer ici .gif)
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici .gif)
PROCÉDURE
|
1. |
VERIFIER L'ETAT DE BRANCHEMENT DU CONNECTEUR (CONNECTEUR DE L'ENSEMBLE D'INVERSEUR ARRIERE) |
ATTENTION:
Veiller à porter des gants isolants.
|
(a) S'assurer que le service plug (prise de service) n'est pas posé. REMARQUE: Après avoir déposé le service plug (prise de service), ne pas mettre le contacteur d'allumage en position ON (READY), sauf si précisé dans le manuel de réparation, car cela peut entraîner un dysfonctionnement. |
|

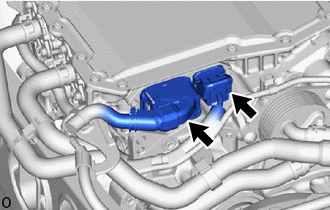

(b) Vérifier l'état de branchement des connecteurs basse tension de l'ensemble d'inverseur arrière et la pression de contact de chaque borne. Rechercher toute déformation sur les bornes et vérifier l'absence de contaminant et d'eau dans le connecteur.
Cliquer ici .gif)
REMARQUE:
Après avoir déposé le service plug (prise de service), ne pas mettre le contacteur d'allumage en position ON (READY), sauf si précisé dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.
OK.:
- Le connecteur est correctement raccordé.
- Les bornes ne sont pas déformées et sont correctement branchées.
- Pas d'eau ni de corps étrangers dans le connecteur.
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
OK. |
A |
|
NG (le connecteur n'est pas branché correctement). |
B |
|
NG (les bornes n'établissent pas de contact correct ou sont déformées, ou de l'eau ou des corps étrangers sont présents dans le connecteur). |
C |
| A | ![]() |
REMPLACER L'ENSEMBLE D'INVERSEUR ARRIERE |
| B | ![]() |
BRANCHER CORRECTEMENT |
| C | ![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
