DESCRIPTION
L'ECU de commande de charge plug-in contrôle la température du relais DC (chaud) via le capteur TDR1. Lorsqu'un dysfonctionnement de haute tension de capteur TDR1 est détecté, un DTC est enregistré.
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
Indication d'avertissement |
---|---|---|---|---|
P19D815 |
Court-circuit à la batterie ou coupure dans le circuit du capteur de température "A" du relais DC |
La valeur de tension de sortie du capteur TDR1 est supérieure au seuil (logique de détection à 1 cycle(s)) |
|
Témoin principal: Activé(e) |
CONSEIL:
Après confirmation de l'émission du DTC P19D815, utiliser le GTS pour vérifier la valeur "DCR Temperature 1" dans la Data List.
Température affichée |
Dysfonctionnement |
---|---|
-32768°C |
Coupure ou court-circuit en +B |
32767°C |
Court-circuit à la masse |
PERIODE TEST DE CONFIRMATION
CONSEIL:
Une fois la réparation terminée, effacer les DTC et vérifier si le véhicule est revenu à la normale en effectuant la procédure de vérification "All Readiness".
Cliquer ici
CONSEIL:
SCHEMA DE CABLAGE
Se reporter au schéma de câblage pour le DTC P19D811.
Cliquer ici
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Se reporter aux mesures de précaution avant de vérifier le circuit haute tension.
Cliquer ici
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne négative (-) de la batterie auxiliaire avant de poursuivre le travail.
Cliquer ici
PROCÉDURE
1. |
VERIFIER SI DES DTC SONT EMIS (COMMANDE DE PLUG-IN) |
(a) Sélectionner les menus suivants
Powertrain > Plug-in Control > Trouble Codes
(b) Vérifier les DTC.
Résultat:
Résultat |
Passer au point |
---|---|
Seul le DTC P19D815 est émis, ou des DTC autres que ceux figurant dans le tableau ci-dessous sont également émis |
A |
Les DTC du système de commande de charge plug-in dans les tableaux ci-dessous sont émis. |
B |
Contenu du dysfonctionnement |
DTC concerné |
|
---|---|---|
Dysfonctionnement dans le circuit du capteur et de l'actionneur |
P0D9915 |
Coupure ou court-circuit à la batterie auxiliaire par court-circuit du circuit "A" du coupleur chargeur de batterie hybride/EV |
P0EE715 |
Coupure ou court-circuit à la batterie auxiliaire par court-circuit du circuit "A" du coupleur chargeur de batterie hybride/EV |
|
P19DC15 |
Court-circuit à la batterie ou coupure dans le circuit du capteur de température "B" du relais DC |
|
P1E9515 |
Coupure ou court-circuit à la batterie auxiliaire dans le circuit de température d'entrée positive de charge rapide DC |
|
P1E9A15 |
Coupure ou court-circuit à la batterie auxiliaire dans le circuit de température d'entrée négative de charge rapide DC |
CONSEIL:
(c) Mettre le contacteur d’allumage en position OFF.
B | ![]() |
PASSER AU TABLEAU DES DTC (SYSTEME DE COMMANDE DE CHARGE PLUG-IN) |
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE COMMANDE DE CHARGE PLUG-IN - SOUS-ENSEMBLE DE RELAIS DC) |
ATTENTION:
Veiller à porter des gants isolants.
(a) S'assurer que le service plug (prise de service) n'est pas posé.
REMARQUE:
Après avoir déposé le service plug (prise de service), ne pas mettre le contacteur d'allumage en position ON (READY), sauf si précisé dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.
(b) Retirer l'ESU du véhicule.
(c) Débrancher le connecteur du sous-ensemble de relais DC.
REMARQUE:
(d) Débrancher le connecteur d'ECU de commande de charge plug-in.
REMARQUE:
(e) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

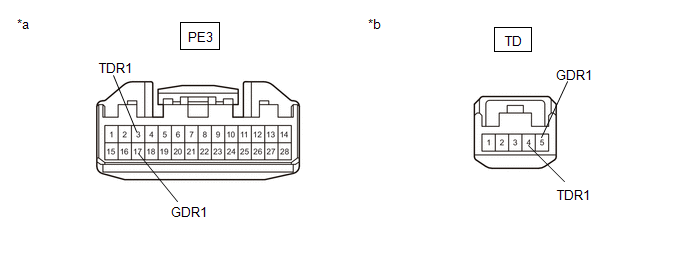

*a |
Vue avant du connecteur côté faisceau de câbles (vers l'ECU de commande de charge plug-in) |
*b |
Vue avant du connecteur côté faisceau de câbles (vers le sous-ensemble de relais DC) |
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
PE3-3 (TDR1) - TD-4 (TDR1) |
Contacteur d'allumage en position OFF |
En dessous de 1 Ω |
PE3-17 (GDR1) -TD-5 (GDR1) |
Contacteur d'allumage en position OFF |
En dessous de 1 Ω |
(f) Rebrancher le connecteur d'ECU de commande de charge plug-in.
(g) Rebrancher le connecteur du sous-ensemble de relais DC.
NON OK | ![]() |
REMPLACER LE FAISCEAU DE CABLES ET LE CONNECTEUR |
|
3. |
VERIFIER LE SOUS-ENSEMBLE DE RELAIS DC (TDR1) |
ATTENTION:
Veiller à porter des gants isolants.
(a) S'assurer que le service plug (prise de service) n'est pas posé.
REMARQUE:
Après avoir déposé le service plug (prise de service), ne pas mettre le contacteur d'allumage en position ON (READY), sauf si précisé dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.
(b) Débrancher le connecteur du sous-ensemble de relais DC.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
TD-4 (TDR1) -TD-5 (GDR1) |
Contacteur d'allumage en position OFF |
En dessous de 1 Ω |
(d) Rebrancher le connecteur du sous-ensemble de relais DC.
OK. | ![]() |
REMPLACER L'ECU DE COMMANDE DE CHARGE PLUG-IN |
NON OK | ![]() |
REMPLACER LE SOUS-ENSEMBLE DE RELAIS DC |
