DESCRIPTION
Ce DTC est alimenté en tension lorsque l'ECU d'intégration d'alimentation électrique de semi-conducteur détecte une erreur de circuit interne.
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
|---|---|---|---|
|
B235204 |
Défaillance interne n° 1 du système d'intégration d'alimentation |
|
ECU d'intégration d'alimentation électrique de semi-conducteur |

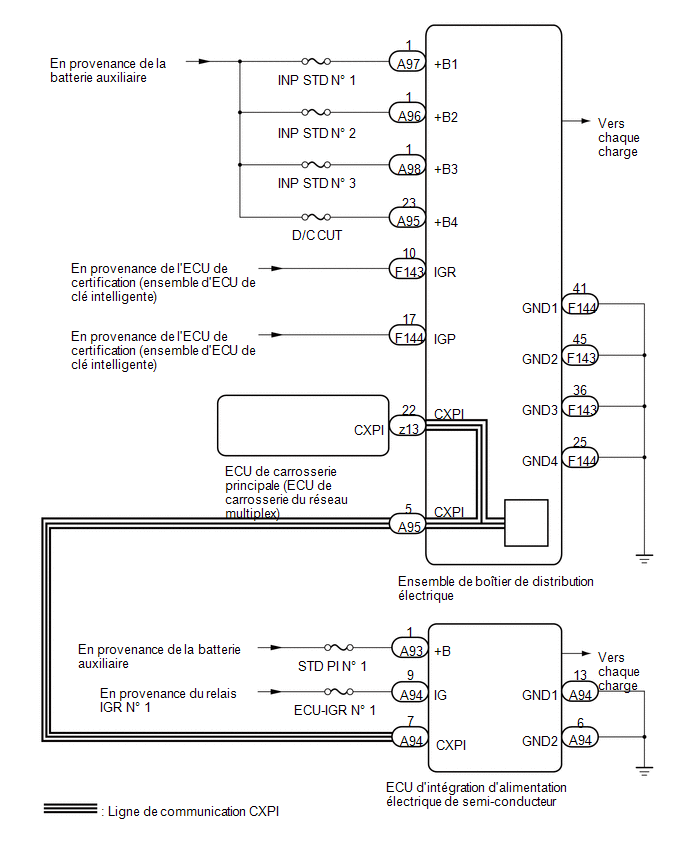

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Brancher le GTS sur le véhicule et faire passer le contacteur d'éclairage d'accueil en position ON et OFF à intervalles de 1,5 secondes jusqu'à l'établissement de la communication entre le GTS et le véhicule.
PROCÉDURE
|
1. |
CONFIRMER LES SYMPTOMES DU PROBLEME |
(a) S'assurer qu'aucun système dépendant de l'ECU d'intégration d'alimentation électrique de semi-conducteur ne présente de dysfonctionnement.
CONSEIL:
Se reporter au lien pour les systèmes dépendants de l'ECU d'intégration d'alimentation électrique de semi-conducteur.
Cliquer ici .gif)
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
Aucun système dépendant de l'ECU d'intégration d'alimentation électrique de semi-conducteur ne présente de dysfonctionnement |
A |
|
Un système dépendant de l'ECU d'intégration d'alimentation électrique de semi-conducteur présente un dysfonctionnement |
B |
| A | .gif) |
PASSER AU POINT 3 |
|
|
2. |
VERIFIER LES SYSTEMES CORRESPONDANTS |
(a) Effectuer une vérification pour chaque système défectueux en suivant la procédure "COMMENT UTILISER LA RECHERCHE DE PANNES".
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
Aucun dysfonctionnement lié au système |
A |
|
Un système apparenté est défectueux |
B |
| B | |
REPARER OU REMPLACER LA PIECE CONSTITUTIVE DEFECTUEUSE |
|
|
3. |
EFFACER LES DTC |
(a) Supprimer les DTC.
Body Electrical > Power Integration No.1 > Clear DTCs
|
|
4. |
VERIFIER LES DTC |
(a) Vérifier les DTC.
Body Electrical > Power Integration No.1 > Trouble Codes
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
B235204 est alimenté en tension |
A |
|
B235204 est non alimenté en tension |
B |
| A | |
REMPLACER L'ECU D'INTEGRATION D'ALIMENTATION ELECTRIQUE DE SEMI-CONDUCTEUR |
| B | |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
