Toyota bZ4X - Manuel de réparation (2021-2024): Demontage

DEMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Si l'ensemble de cylindre de frein à disque arrière a été démonté, purger l'air de l'ensemble de cylindre de frein à disque arrière.

Cliquer ici

REMARQUE:

• Veiller à ne pas rayer, endommager ni appliquer une force excessive sur l'une des pièces constitutives internes du cylindre de frein à disque arrière.
• Afin d'éviter que l'intérieur du cylindre de frein à disque arrière ne rouille, effectuer la dépose et la repose du piston de frein à disque arrière rapidement.
• Ne pas nettoyer l'intérieur du cylindre de frein à disque arrière à l'aide de nettoyant pour frein.
• Ne pas déposer de pièces, sauf spécification contraire, et ne déposer que les pièces indiquées.
• Veiller à passer en mode de remplacement de plaquette avant de déposer l'ensemble de cylindre de frein à disque arrière.

  Cliquer ici

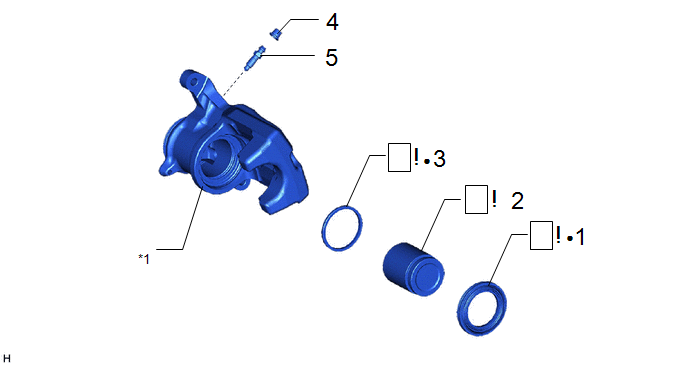

Procédure		N° de référence
1	SOUFFLET DE CYLINDRE	-		-	-
2	PISTON DE FREIN A DISQUE ARRIERE	47831		-	-
3	JOINT DE PISTON	-		-	-
4	CAPUCHON DE BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE	31478C	-	-	-
5	BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE	47547C	-	-	-

PROCÉDURE

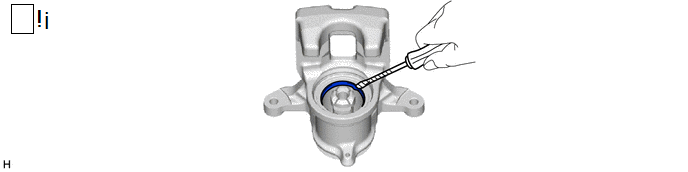

1. DEPOSER LE SOUFFLET DE CYLINDRE

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, déposer le soufflet de cylindre du cylindre de frein à disque arrière.

REMARQUE:

Veiller à ne pas endommager la surface intérieure ou la rainure du soufflet de cylindre du cylindre de frein à disque arrière.

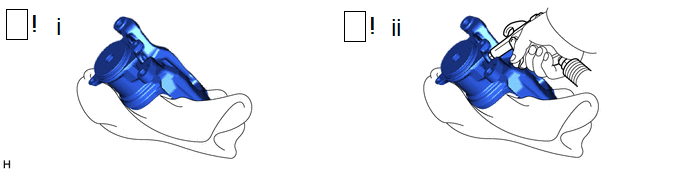

2. DEPOSER LE PISTON DE FREIN A DISQUE ARRIERE

(1) Placer un morceau de tissu entre le piston de frein à disque arrière et l'ensemble de cylindre de frein à disque arrière.

(2) Appliquer de l'air comprimé pour déposer le piston de frein à disque arrière du cylindre de frein à disque arrière.

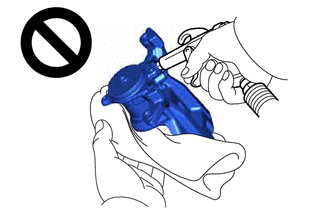

ATTENTION:

• Ne pas maintenir le cylindre de frein à disque arrière avec une partie de la main entre le cylindre de frein à disque arrière et le piston de frein à disque arrière.
• Ne pas mettre une partie de la main devant le piston de frein à disque arrière lors de l'utilisation de l'air comprimé car cela peut entraîner de graves blessures.

REMARQUE:

Eviter les éclaboussures de liquide de frein.

3. DEPOSER LE JOINT DE PISTON

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, déposer le joint de piston du cylindre de frein à disque arrière.

REMARQUE:

• Veiller à ne pas endommager la surface intérieure ni la rainure du joint de piston du cylindre de frein à disque arrière.
• Empêcher l'écrou de tourner. Si l'écrou tourne accidentellement, le replacer dans sa position d'origine.

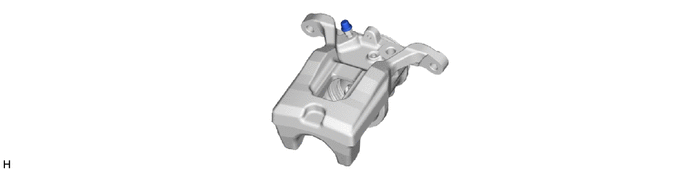

4. DEPOSER LE CAPUCHON DE BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE

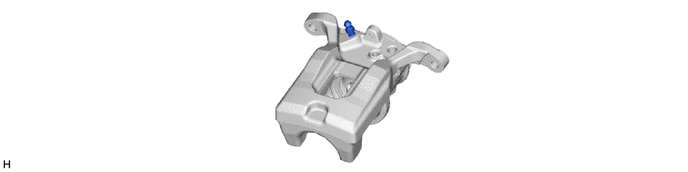

5. DEPOSER LE BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE
