Toyota bZ4X - Manuel de réparation (2021-2024): Courant du circuit de moteur d'entraînement "A" hors tolérance

RESUME DES DTC

DESCRIPTION DU DYSFONCTIONNEMENT

Ce DTC est enregistré lorsque le système de commande de groupe convertisseur présente un dysfonctionnement et que le courant ne circule pas comme commandé. La cause de ce dysfonctionnement peut être l'un des points suivants:

Zone

Description du dysfonctionnement principal

A l'intérieur de l'inverseur

Dysfonctionnement de circuit interne de l'ensemble d'inverseur avant

Boîte-pont EV avec ensemble de moteur

  • Dysfonctionnement interne du moteur électrique (MG2) (pénétration de corps étrangers, etc.)
  • Coupure ou court-circuit dans les bobines de moteur électrique
Circuit basse tension de l'inverseur



Les connecteurs ne sont pas correctement branchés

Câble de moteur électrique (pour MG2)

  • Branchement du moteur électrique (pour MG2) défectueux
  • Coupure de circuit ou isolation médiocre du câble de moteur électrique (pour MG2)

ECU de commande EV

Dysfonctionnement dans le circuit interne d'ECU de commande EV

DESCRIPTION

Pour une description de l'inverseur.

Cliquer ici

N° de DTC

Objet de la détection

Condition de détection de DTC

Zone incriminée

Indication d'avertissement

P0BFF1D

Courant du circuit de moteur d'entraînement "A" hors tolérance

Dysfonctionnement du système de moteur électrique:

Si le courant ne circule pas conformément à ce qui a été commandé, il se peut que le système à haute tension du moteur présente un dysfonctionnement.

Un dysfonctionnement est détecté lorsque le véhicule est à l'arrêt ou qu'il est conduit à des vitesses réduites.

(logique de détection à 1 cycle(s))

  • Boîte-pont EV avec ensemble de moteur
  • Ensemble d'inverseur avant
  • Faisceau de câbles ou connecteur
  • ECU de commande EV

Témoin principal:

S'active

PERIODE TEST DE CONFIRMATION

CONSEIL:

Une fois la réparation terminée, effacer les DTC et vérifier si le véhicule est revenu à la normale en effectuant la procédure de vérification "All Readiness".

Cliquer ici

  1. Effacer les DTC (même si aucun DTC n'est enregistré, exécuter la procédure de suppression des DTC).
  2. Mettre le contacteur d'allumage en position OFF et attendre 2 minutes minimum.
  3. Mettre le contacteur d'allumage en position ON (READY).
  4. Faire démarrer le véhicule lorsque celui-ci est à l'arrêt et le faire rouler jusqu'à ce que la vitesse du véhicule atteigne environ 10 km/h (6 mi/h). Répéter cette procédure plusieurs fois.
  5. Sélectionner les menus suivants: Powertrain / Motor Generator / Utility / All Readiness.
  6. Vérifier le résultat de l'estimation de DTC.

    CONSEIL:

    • Si le résultat de l'estimation révèle NORMAL, le système est normal.
    • Si le résultat de l'estimation indique ABNORMAL, le système présente un dysfonctionnement.
    • Si le résultat de l'estimation indique INCOMPLETE ou N/A, effectuer à nouveau le test de conduite.

SCHEMA DE CABLAGE

Se reporter au schéma de câblage du circuit haute tension de moteur électrique.

Cliquer ici

Se reporter au schéma de câblage du circuit de signal de coupure.

Cliquer ici

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Se reporter aux mesures de précaution avant de vérifier le circuit haute tension.

Cliquer ici

REMARQUE:

PROCÉDURE

1.

RECHERCHER LES DTC EMIS

(a) Vérifier les DTC.

Powertrain > EV > Trouble Codes Powertrain > Motor Generator > Trouble Codes

Résultat:

Résultat

Passer au point

Seul le DTC P0BFF1D est émis, ou les DTC à l'exception de ceux contenus dans le tableau ci-dessous sont également émis.

A

Les DTC du système de commande hybride dans les tableaux ci-dessous sont émis.

B

Des DTC du système de commande de groupe convertisseur dans les tableaux ci-dessous sont émis.

C

Tableau 1

Contenu du dysfonctionnement

Système

DTC concerné

Dysfonctionnement de l'isolation

Système de commande hybride

P1C7C49

Défaut électronique interne d'isolation du système de tension de la batterie hybride/EV (zone A/C)

P1C7D49

Dysfonctionnement électronique interne d'isolation du système de tension de la batterie hybride/EV (zone de batterie hybride/EV)

P1C7E49

Dysfonctionnement électronique interne d'isolation du système de tension de la batterie hybride/EV (zone de boîte-pont)

P1C7F49

Dysfonctionnement électronique interne d'isolation du système de tension de la batterie hybride/EV (zone de courant continu)

P1C8049

Dysfonctionnement électronique interne d'isolation du système de tension de batterie hybride/EV (zone de moteur électrique arrière)

Dysfonctionnement du relais principal du système ou du circuit haute tension

Système de commande hydride

P0AD911

Court-circuit à la masse dans le circuit du contacteur positif de batterie hybride/EV

P0AD915

Coupure ou court-circuit à la batterie auxiliaire dans le circuit du contacteur positif de batterie hybride/EV

P0ADD11

Court-circuit à la masse dans le circuit du contacteur négatif de batterie hybride/EV

P0ADD15

Coupure ou court-circuit à la batterie auxiliaire dans le circuit du contacteur négatif de batterie hybride/EV

P1C8449

Court-circuit dans le circuit d'alimentation électrique haute tension pendant le mode READY ON

Tableau 2

Contenu du dysfonctionnement

Système

DTC concerné

Dysfonctionnement du micro-ordinateur

Système de commande de groupe convertisseur

P0A1B00

Performances du module de commande du moteur d'entraînement "A"

P0A1B29

Signal non valide du module de commande de moteur d'entraînement "A"

P0A1B47

Dysfonctionnement MC de sécurité / surveillance du module de commande de moteur d'entraînement "A"

P1C2B1C

Tension du circuit de convertisseur A/D de module de commande de moteur d'entraînement "A" en dehors de la plage admise

Dysfonctionnement du circuit d'alimentation électrique

Système de commande de groupe convertisseur

P06B01C

Tension du circuit d'alimentation électrique REF de capteur de position de module de commande de générateur hors tolérance

P06D61C

Tension du circuit d'alimentation électrique d'écart de module de commande de générateur hors tolérance

Dysfonctionnement dans le circuit du capteur et de l'actionneur

Système de commande de groupe convertisseur

P0A3F16

Tension du circuit du capteur de position de moteur d'entraînement "A" en dessous du seuil

P0A3F21

Amplitude et minimum du signal de capteur de position de moteur d'entraînement "A" < Minimum

P0A3F22

Amplitude du signal de capteur de position de moteur d'entraînement "A" > Maximum

P0A3F2B

Signal croisé couplé de capteur de position de moteur d'entraînement "A"

P0A5D12

Court-circuit à la batterie dans le circuit du courant de phase U du moteur d'entraînement "A" (haute résolution)

P0A5D14

Coupure ou court-circuit à la masse dans le circuit du courant de phase U du moteur d'entraînement "A" (haute résolution)

P0A5D1C

Tension du circuit de courant de phase U de moteur d'entraînement "A" (haute résolution) en dehors de la plage admise

P0A6312

Court-circuit à la batterie dans le circuit du courant de phase W de moteur d'entraînement "A" (haute résolution)

P0A6314

Coupure ou court-circuit à la masse dans le circuit du courant de phase W de moteur d'entraînement "A" (haute résolution)

P0A631C

Tension du circuit de courant de phase W de moteur d'entraînement "A" (haute résolution) hors tolérance

P0BE512

Court-circuit à la batterie dans le circuit de capteur "A" de courant de phase U de moteur d'entraînement

P0BE514

Coupure ou court-circuit à la masse dans le circuit de capteur "A" de courant de phase U de moteur d'entraînement

P0BE528

Niveau de biais de signal de capteur "A" de courant de phase U de moteur d'entraînement hors tolérance / échec du réglage zéro

P0BE912

Court-circuit à la batterie dans le circuit de capteur "A" de courant de phase V de moteur d'entraînement

P0BE914

Coupure ou court-circuit à la masse dans le circuit de capteur "A" de courant de phase V de moteur d'entraînement

P0BE928

Niveau de biais de signal de capteur "A" de courant de phase V de moteur d'entraînement hors tolérance / échec du réglage zéro

P0BED12

Court-circuit à la batterie dans le circuit de capteur "A" de courant de phase W de moteur d'entraînement

P0BED14

Coupure ou court-circuit à la masse dans le circuit de capteur "A" de courant de phase W de moteur d'entraînement

P0BED28

Niveau de biais de signal de capteur "A" de courant de phase W de moteur d'entraînement hors tolérance / échec du réglage zéro

P0BFD62

Echec de comparaison du signal de capteur de courant de phase U-V-W de moteur d'entraînement "A"

P0C5013

Coupure dans le circuit "A" de circuit de capteur de position "A" de moteur d'entraînement

P0C5016

Tension de circuit "A" de capteur de position "A" de moteur d'entraînement en dessous du seuil

P0C5017

Tension de circuit "A" de circuit de capteur de position "A" de moteur d'entraînement au-dessus du seuil

P0C5A13

Coupure dans le circuit "B" de circuit de capteur de position "A" de moteur d'entraînement

P0C5A16

Tension de circuit "B" de capteur de position "A" de moteur d'entraînement en dessous du seuil

P0C5A17

Tension de circuit "B" de circuit de capteur de position "A" de moteur d'entraînement au-dessus du seuil

P0D2D16

Tension du circuit du capteur de tension d'inverseur (VH) de moteur d'entraînement "A" en dessous du seuil

P0D2D17

Tension du circuit du capteur de tension d'inverseur (VH) de moteur d'entraînement "A" au-dessus du seuil

P1CAD49

Dysfonctionnement électronique interne du capteur de position de moteur d'entraînement "A"

P1CB038

Fréquence incorrecte du signal REF de capteur de position de moteur d'entraînement "A"

Dysfonctionnement du système

Système de commande de groupe convertisseur

P0A7873

Actionneur d'inverseur de moteur d'entraînement "A" bloqué en position fermée

P0A7972

Actionneur d'inverseur de moteur d'entraînement "B" bloqué en position ouverte

CONSEIL:

(b) Mettre le contacteur d’allumage en position OFF.

B

PASSER AU TABLEAU DES DTC (SYSTEME DE COMMANDE HYBRIDE)

C

PASSER AU TABLEAU DES DTC (SYSTEME DE COMMANDE DE GROUPE CONVERTISSEUR)

A

2.

VERIFIER LES INFORMATIONS ASSOCIEES AU DIAGNOSTIC (P0A9000)

(a) Relever les informations relatives au diagnostic.

Powertrain > Motor Generator > Utility

Affichage du tester

Diagnosis Related Information

Résultat:

Résultat

Passer au point

Le DTC des informations associées au diagnostic P0A9000 est émis

A

Le DTC des informations associées au diagnostic P0A9000 n'est pas émis

B

(b) Mettre le contacteur d’allumage en position OFF.

A

PASSER AU TABLEAU DES DTC (P0A9000)

B

3.

VERIFIER L'ETAT DE BRANCHEMENT DU CONNECTEUR (CONNECTEUR DE L'ENSEMBLE D'INVERSEUR AVANT)

ATTENTION:

Veiller à porter des gants isolants.

(a) S'assurer que le service plug (prise de service) n'est pas posé.

REMARQUE:

Après avoir déposé le service plug (prise de service), ne pas mettre le contacteur d'allumage en position ON (READY), sauf si précisé dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.

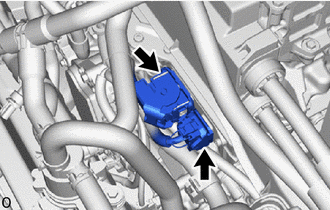

(b) Vérifier l'état de branchement des connecteurs de tension faible de l'ensemble d'inverseur avant et la pression de contact de chaque borne. Rechercher toute déformation sur les bornes et vérifier l'absence de contaminant et d'eau dans le connecteur.

Cliquer ici

REMARQUE:

Avant de débrancher le connecteur, s'assurer qu'il est correctement branché en vérifiant que les griffes des leviers de verrouillage sont engagées et que le connecteur ne peut pas être retiré.

OK.:

- Le connecteur est correctement raccordé.

- Les bornes ne sont pas déformées et sont correctement branchées.

- Pas d'eau ni de corps étrangers dans le connecteur.

Résultat:

Résultat

Passer au point

OK.

A

NG (le connecteur n'est pas branché correctement).

B

NG (les bornes n'établissent pas de contact correct ou sont déformées, ou de l'eau ou des corps étrangers sont présents dans le connecteur).

C

B

BRANCHER CORRECTEMENT

C

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

A

4.

VERIFIER LE CIRCUIT DU SIGNAL DE FERMETURE

Cliquer ici

SUIVANT

5.

VERIFIER LE CIRCUIT HAUTE TENSION DU MOTEUR ELECTRIQUE

Cliquer ici

SUIVANT

REMPLACER L'ENSEMBLE D'INVERSEUR AVANT
