DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

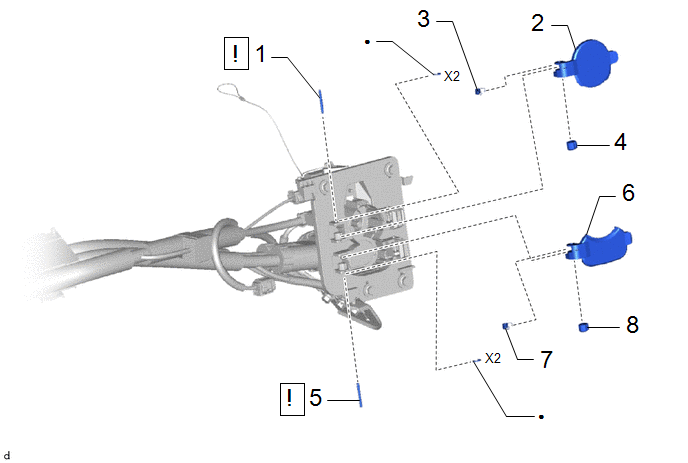

PIECES CONSTITUTIVES (DEMONTAGE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | AXE DE BOUCHON D'ENTREE DE CHARGE SUPERIEUR |
- |
|
- | - |
|
2 | CAPUCHON D'ENTREE DE CHARGE SUPERIEUR |
- | - |
- | - |
|

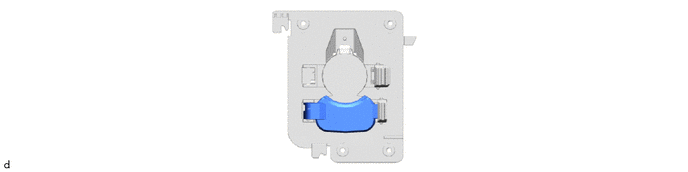

3 | RESSORT DE BOUCHON D'ENTREE DE CHARGE SUPERIEUR |
- | - |
- | - |
|

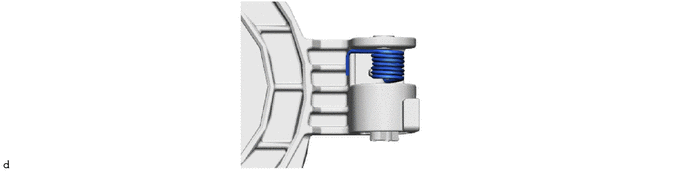

4 | AMORTISSEUR DE BOUCHON D'ENTREE DE CHARGE SUPERIEUR |
- | - |
- | - |
|
5 | AXE DE BOUCHON D'ENTREE DE CHARGE INFERIEUR |
- |
|
- | - |
|

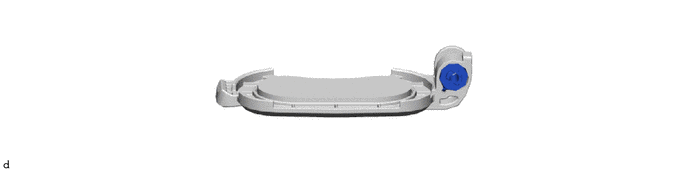

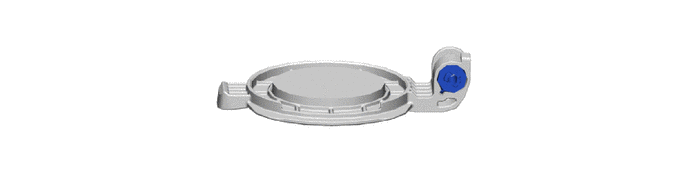

6 | CACHE INFERIEUR D'ENTREE DE CHARGE |
- | - |
- | - |
|

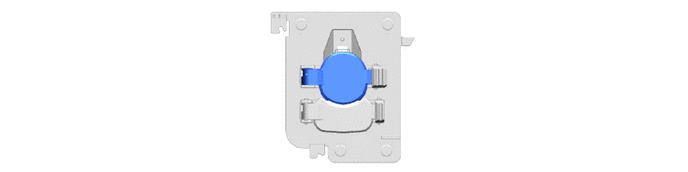

7 | RESSORT DE BOUCHON D'ENTREE DE CHARGE INFERIEUR |
- | - |
- | - |
|

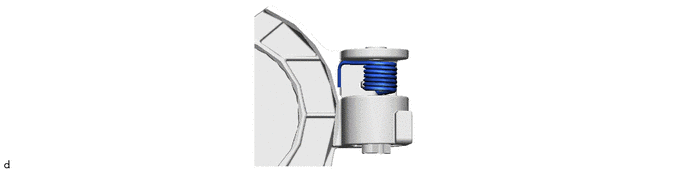

8 | AMORTISSEUR DE BOUCHON D'ENTREE DE CHARGE INFERIEUR |
- | - |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER L'AXE DE BOUCHON D'ENTREE DE CHARGE SUPERIEUR
(1) Déposer les 2 anneaux en E.

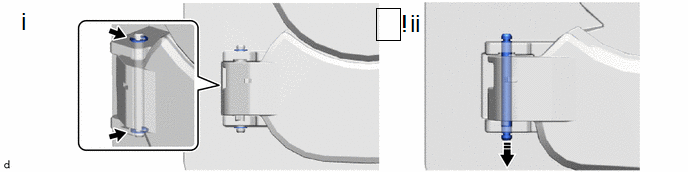

(2) Déposer l'axe de bouchon d'entrée de charge supérieur, comme indiqué sur le schéma.
2. DEPOSER LE BOUCHON D'ENTREE DE CHARGE SUPERIEUR
3. DEPOSER LE RESSORT DE BOUCHON D'ENTREE DE CHARGE SUPERIEUR
4. DEPOSER L'AMORTISSEUR DE BOUCHON D'ENTREE DE CHARGE SUPERIEUR
5. DEPOSER L'AXE DE BOUCHON D'ENTREE DE CHARGE INFERIEUR
(1) Déposer les 2 anneaux en E.

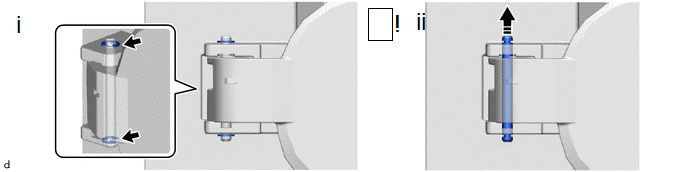

(2) Déposer l'axe de bouchon d'entrée de charge inférieur, comme indiqué sur le schéma.
6. DEPOSER LE BOUCHON INFERIEUR D'ENTREE DE CHARGE
7. DEPOSER LE RESSORT DE BOUCHON D'ENTREE DE CHARGE INFERIEUR
8. DEPOSER L'AMORTISSEUR DE BOUCHON D'ENTREE DE CHARGE INFERIEUR
