DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

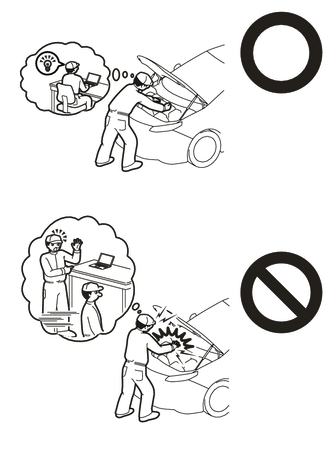

ATTENTION:

• Ce véhicule est équipé de circuits à haute tension standardisés avec des connecteurs et des câbles de couleur orange, il faut donc suivre les instructions fournies dans ce manuel afin de réaliser les opérations correctement.

  Cliquer ici


• Si les bonnes procédures ne sont pas suivies selon les instructions fournies dans ce manuel, il y a un danger de décharge électrique venant des circuits à haute tension.
• Veiller à porter des gants isolants lors d'interventions sur le câblage ou les composants à haute tension.
• Si le travail est réalisé sans porter de gants isolants, il y a un danger de décharge électrique.

CONSEIL:

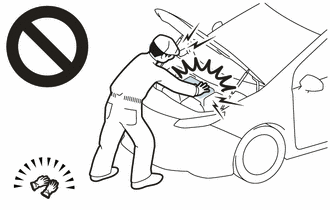

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Procédure à effectuer	Lien
  Système de caméra avant	Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes.

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Procédure à effectuer	Lien
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre.
  Système de climatisation	Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue.	-

MESURE DE PRECAUTION / REMARQUE / CONSEIL

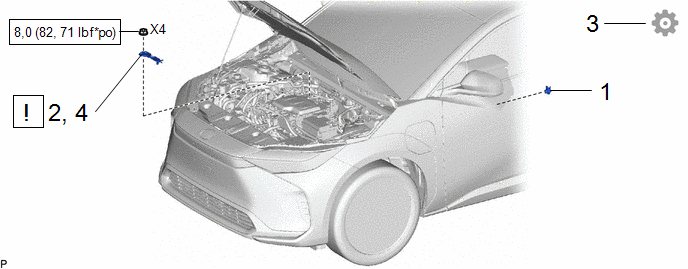

Procédure		N° de référence
1	SERVICE PLUG (PRISE DE SERVICE)	G3834	-	-	-
2	DEPOSER LE CACHE DE BORNE N° 2	G9732		-	-
3	TENSION DE BORNE	-	-	-	-
4	REPOSER LE CACHE DE BORNE N° 2	G9732		-	-

N*m (kgf*cm, lbf*pi): couple prescrit

-

-

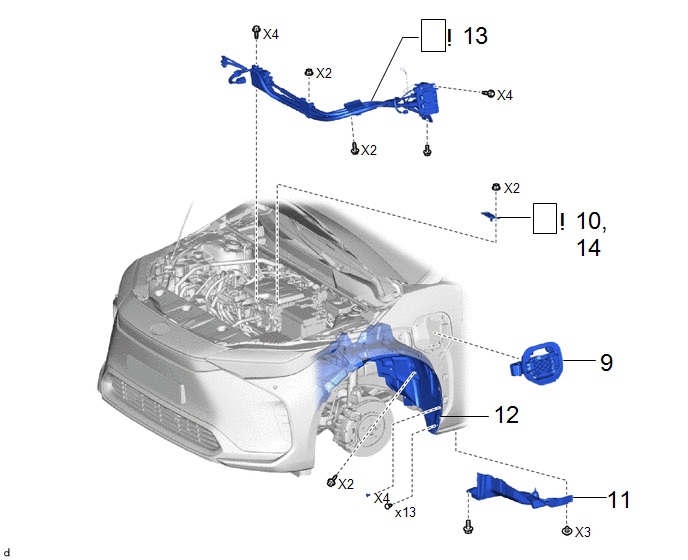

Procédure		N° de référence
9	ENSEMBLE DE BOITIER D'ENTREE DE CHARGE GAUCHE	773B0	-	-	-
10	CACHE DE BORNE N° 1	G9731		-	-
11	CACHE DE PLANCHER AVANT GAUCHE	58166A	-	-	-
12	DOUBLURE D'AILE AVANT GAUCHE	53876A	-	-	-
13	CABLE D'ENTREE DE CHARGEUR DC	G9081D		-	-
14	CACHE DE BORNE N° 1	G9731		-	-

PROCÉDURE

1. DEPOSER LE SERVICE PLUG (PRISE DE SERVICE)

Cliquer ici

2. DEPOSER LE CACHE DE BORNE N° 2

3. VERIFIER LA TENSION DE LA BORNE

4. REPOSER LE CACHE DE BORNE N° 2

5. DEPOSER L'ENSEMBLE DE BOITIER D'ENTREE DE CHARGE GAUCHE

Cliquer ici

6. DEPOSER LE CACHE DE BORNE N° 1

Cliquer ici

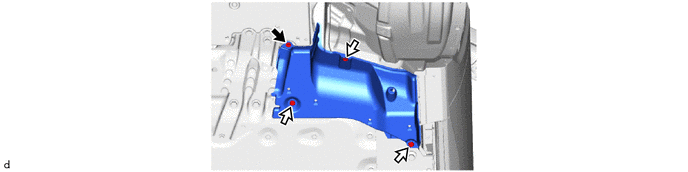

7. DEPOSER LE CACHE DE PLANCHER AVANT GAUCHE

8. DEPOSER LA DOUBLURE D'AILE AVANT GAUCHE

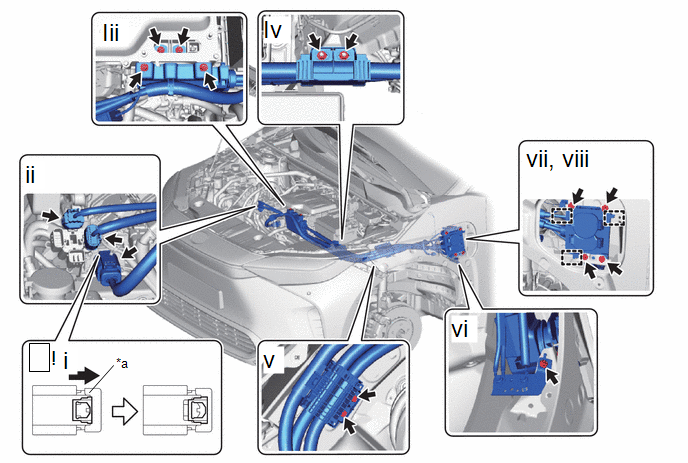

9. DEPOSER LE CABLE D'ENTREE DE CHARGEUR DC

ATTENTION: Veiller à porter des gants isolants.

*a	Serrure de couleur verte	-	-
	Glisser	-	-

(1) A l'aide d'un tournevis, faire glisser le verrou de couleur verte du connecteur, comme indiqué sur le schéma, afin de le déverrouiller et de débrancher l'ensemble d'unité d'alimentation électrique.

(2) Déposer les 2 connecteurs pour déposer le câble d'entrée du chargeur DC.

(3) Déposer les 4 boulons.

(4) Retirer les 2 écrous.

(5) Retirer les 2 boulons.

(6) Déposer le boulon et débrancher la borne de masse.

(7) Déposer les 4 boulons pour débrancher.

(8) Libérer les 3 guides et débrancher le câble d'entrée du chargeur DC.

10. REPOSER LE CACHE DE BORNE N° 1
