DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

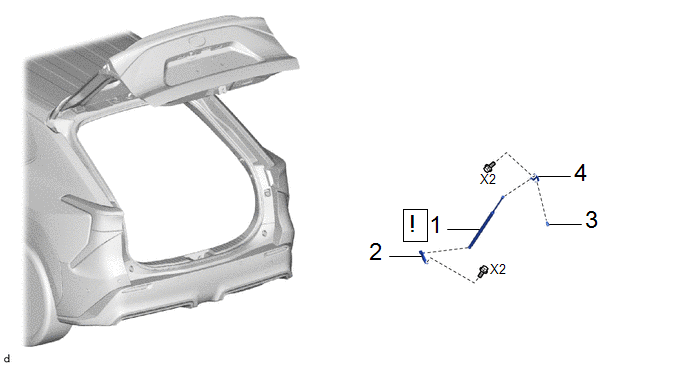

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE BEQUILLE DE PORTE DE COFFRE |
68960B |
|
- | - |
|
2 | SUPPORT SUPERIEUR DE BEQUILLE DE PORTE DE COFFRE |
68946 | - |
- | - |
|
3 | COUSSINET DE BUTEE DE PORTE DE COFFRE SUPERIEUR |
69477 | - |
- | - |
|
4 | SUPPORT INFERIEUR DE BEQUILLE DE PORTE DE COFFRE |
68948 | - |
- | - |
PROCÉDURE

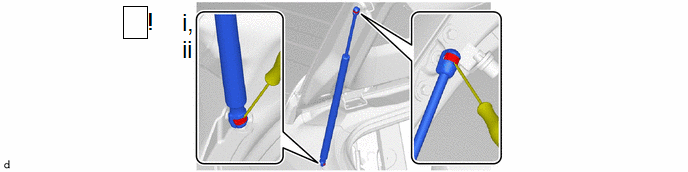

1. DEPOSER L'ENSEMBLE DE BEQUILLE DE PORTE DE COFFRE
(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, soulever légèrement les 2 bagues d'arrêt comme indiqué sur le schéma.
(2) Libérer les 2 joints à rotule pour déposer l'ensemble de béquille de porte de coffre.
REMARQUE:

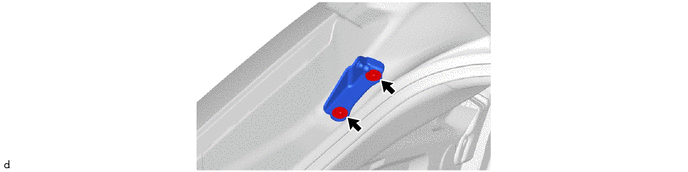

2. DEPOSER LE SUPPORT SUPERIEUR DE BEQUILLE DE PORTE DE COFFRE
3. DEPOSER LE COUSSINET DE BUTEE DE PORTE DE COFFRE SUPERIEUR
Cliquer ici .gif)

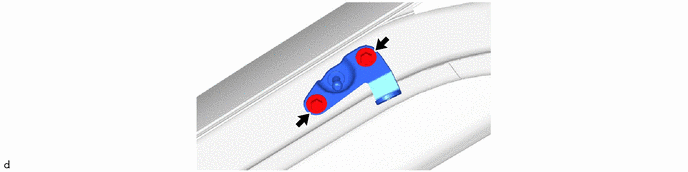

4. DEPOSER LE SUPPORT INFERIEUR DE BEQUILLE DE PORTE DE COFFRE
