POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

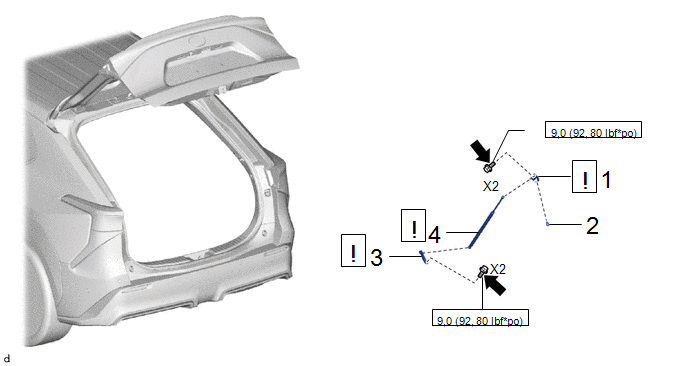

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SUPPORT INFERIEUR DE BEQUILLE DE PORTE DE COFFRE |
68948 |
|
- | - |
|
2 | COUSSINET DE BUTEE DE PORTE DE COFFRE SUPERIEUR |
69477 | - |
- | - |
|
3 | SUPPORT SUPERIEUR DE BEQUILLE DE PORTE DE COFFRE |
68946 |
|
- | - |
|
4 | ENSEMBLE DE BEQUILLE DE PORTE DE COFFRE |
68960B |
|
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
.png) |
Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent |
|
★ | Pièce pré-enduite |
- | - |
PROCÉDURE

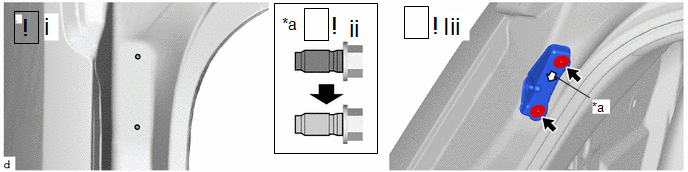

1. REPOSER LE SUPPORT INFERIEUR DE BEQUILLE DE PORTE DE COFFRE
|
*a | En cas de réutilisation du boulon |
- | - |
|
*a | Repère fléché |
- | - |
.png) |
Zone à nettoyer |
.png) |
Appliquer du produit adhésif 1324 |
(1) Nettoyer les orifices de boulon dans la caisse du véhicule.
(2) Lors de la réutilisation d'un boulon:
(3) Reposer le support inférieur de béquille de porte de coffre avec les 2 boulons.
Torque:
9,0 N·m {92 kgf·cm, 80 in·lbf}
CONSEIL:
Avec la porte fermée, reposer le support inférieur de béquille de porte de coffre, de manière à ce que le repère fléché soit orienté vers le haut du véhicule.
2. REPOSER LE COUSSINET DE BUTEE DE PORTE DE COFFRE SUPERIEUR

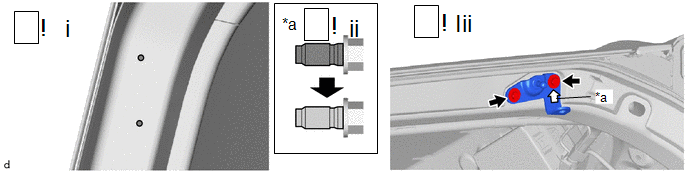

3. REPOSER LE SUPPORT SUPERIEUR DE BEQUILLE DE PORTE DE COFFRE
|
*a | En cas de réutilisation du boulon |
- | - |
|
*a | Repère fléché |
- | - |
|
|
Zone à nettoyer |
|
Appliquer du produit adhésif 1324 |
(1) Nettoyer les orifices de boulon dans la caisse du véhicule.
(2) Lors de la réutilisation d'un boulon:
(3) Reposer le support supérieur de béquille de porte de coffre avec les 2 boulons.
Torque:
9,0 N·m {92 kgf·cm, 80 in·lbf}
CONSEIL:
Avec la porte fermée, reposer le support inférieur de béquille de porte de coffre de manière à ce que le repère fléché soit orienté vers le bas du véhicule.

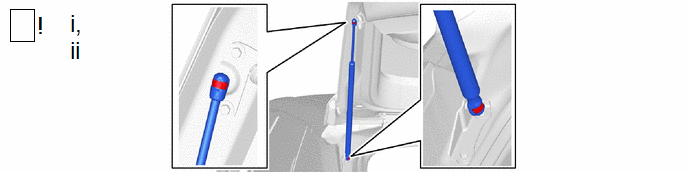

4. REPOSER L'ENSEMBLE DE BEQUILLE DE PORTE DE COFFRE
(1) Fixer les 2 joints à rotule pour reposer l'ensemble de béquille de porte de coffre.
REMARQUE:
Reposer l'ensemble de béquille de porte de coffre tout en soutenant la porte de coffre avec les mains.
(2) S'assurer que l'ensemble de béquille de porte de coffre est engagé dans les joints à rotule et qu'il ne peut être enlevé.
