DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de rétroviseur extérieur sont indiquées ci-dessous.
Procédure nécessaire après la dépose/la repose/le remplacement de pièces|
Pièce remplacée ou procédure effectuée |
Procédure à effectuer | Effet / Fonction inopérante lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*1: Même si la pièce n'est pas remplacée, il est nécessaire d'effectuer les procédures nécessaires indiquées après la repose.
*2: Avec stationnement avancé | |||
| Réglage de vision de caméra de télévision latérale |
Système de moniteur de vision panoramique |
|
|
Système de freinage d'aide au stationnement |
| ||
|
Avance du stationnement (avec stationnement avancé) |
| ||
|
Remplacement ou dépose et repose de 2 pièces ou plus:
| Réglage de vision de caméra de télévision |
Système de moniteur de vision panoramique |
|
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

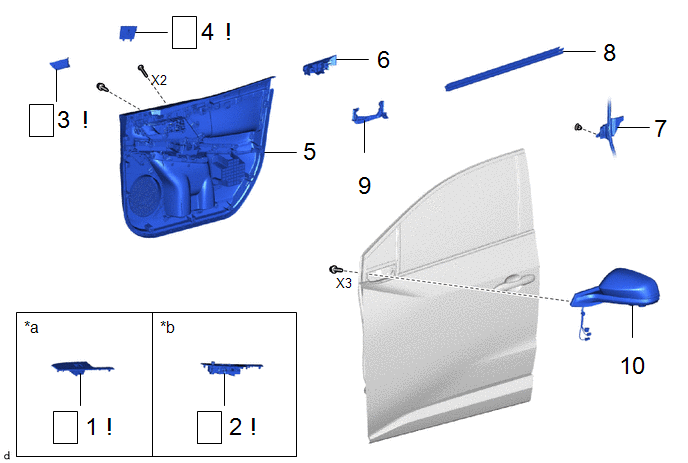

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |
- |
|
- | - |
|
2 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |
- |
|
- | - |
|
3 | GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT |
69278B |
|
- | - |
|
4 | CACHE D'ORIFICE DE VISITE N° 2 DE PORTE AVANT |
67832A |
|
- | - |
|
5 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT |
67602 | - |
- | - |
|
6 | GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT |
67492A | - |
- | - |
|
7 | BOURRELET DE PORTE AVANT |
67862 | - |
- | - |
|
8 | BOURRELET INTERIEUR DE VITRE DE PORTE AVANT |
68172A | - |
- | - |
|
9 | JOINT AVANT DE CEINTURE DE PORTE AVANT |
68193C | - |
- | - |
|
10 | ENSEMBLE DE RETROVISEUR EXTERIEUR |
87940 | - |
- | - |
|
*a | Pour côté conducteur |
*b | Pour côté passager avant |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (côté conducteur)
|
|
Cliquer ici |
2. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (pour le côté passager avant)
|
|
Cliquer ici |
3. DEPOSER LA GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT
|
|
Cliquer ici |
4. DEPOSER LE CACHE D'ORIFICE DE VISITE N° 2 DE PORTE AVANT
|
|
Cliquer ici |
5. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT
Cliquer ici
.gif)
6. DEPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT
Cliquer ici
7. DETACHER LE BOURRELET DE PORTE AVANT
Cliquer ici
8. DEPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE AVANT
Cliquer ici
9. DEPOSER LE JOINT AVANT DE CEINTURE DE PORTE AVANT
Cliquer ici
10. DEPOSER L'ENSEMBLE DE RETROVISEUR EXTERIEUR

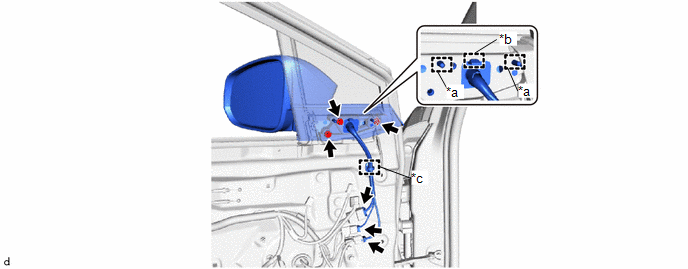

CONSEIL:
Les illustrations sont données à titre d'exemple, mais les détails peuvent varier.
|
*a | Guide |
*b | Crochet |
|
*c | Attache |
- | - |
