DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

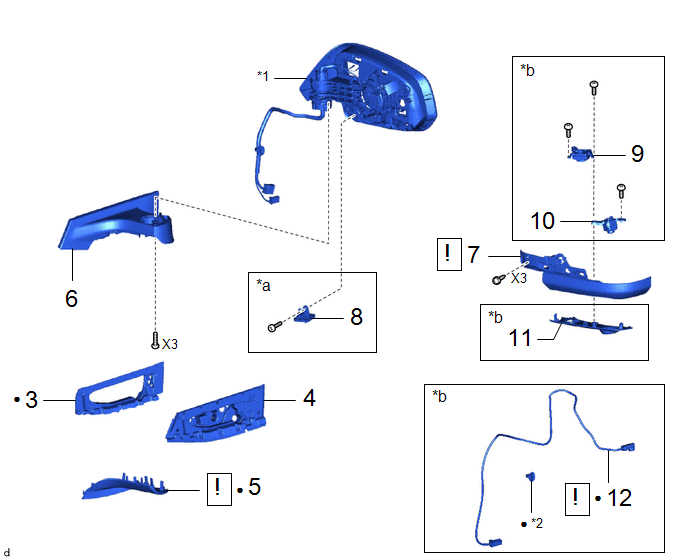

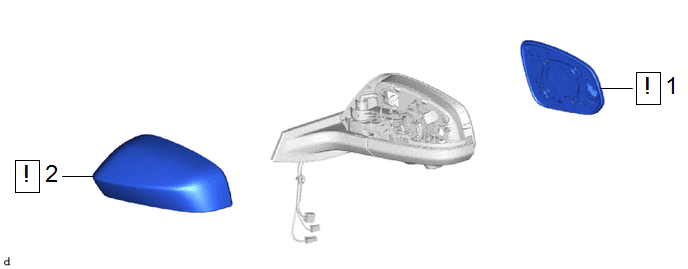

PIECES CONSTITUTIVES (DEMONTAGE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | RETROVISEUR EXTERIEUR |
87961 |
|
- | - |
|
2 | CACHE DE RETROVISEUR EXTERIEUR |
87945 |
|
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
3 | BAGUE DE RETROVISEUR EXTERIEUR |
8791C | - |
- | - |
|
4 | JOINT D'ETANCHEITE |
- | - |
- | - |
|
5 | CACHE DE RETROVISEUR EXTERIEUR N° 3 |
8794BA |
|
- | - |
|
6 | BASE AVEC COUVERCLE DE BASE |
- | - |
- | - |
|
7 | CACHE DE RETROVISEUR EXTERIEUR N° 2 |
8794A |
|
- | - |
|
8 | ENSEMBLE D'ECLAIRAGE DE RETROVISEUR EXTERIEUR |
81890D | - |
- | - |
|
9 | TEMOIN D'AIDE AU STATIONNEMENT |
867A2A | - |
- | - |
|
10 | ENSEMBLE DE CAMERA DE TELEVISION LATERALE |
86790F | - |
- | - |
|
11 | CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR |
87948A | - |
- | - |
|
12 | CABLE DE CAMERA DE TELEVISION |
86799 |
|
- | - |
|
*a | Avec éclairage |
*b | Avec stationnement avancé |
|
*1 | SOUS-ENSEMBLE DE CARTER |
*2 | AGRAFE |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER LE RETROVISEUR EXTERIEUR
|
|
Cliquer ici |
2. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR
|
|
Cliquer ici |

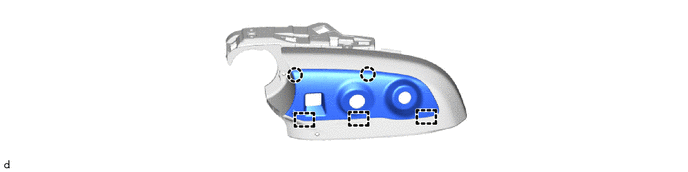

3. DEPOSER LE JOINT DE RETROVISEUR EXTERIEUR

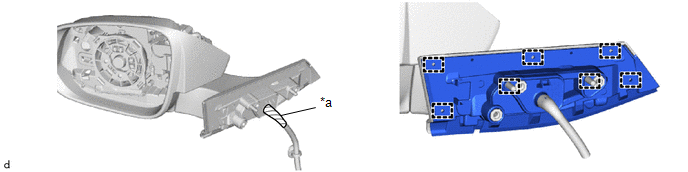

4. DETACHER LE JOINT
|
*a | Ruban adhésif en vinyle |
- | - |

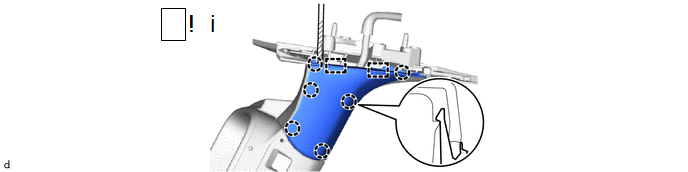

5. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR N° 3
(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes et les guides pour déposer le cache de rétroviseur extérieur n° 3.

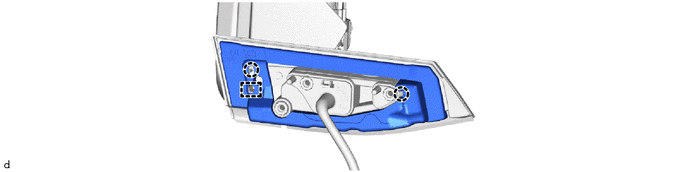

6. DETACHER LA BASE AVEC LE COUVERCLE DE BASE

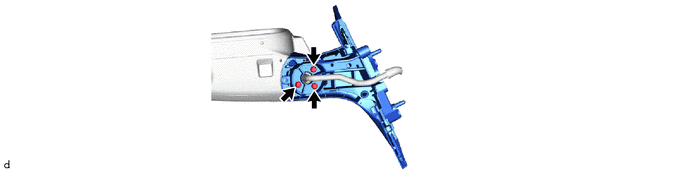

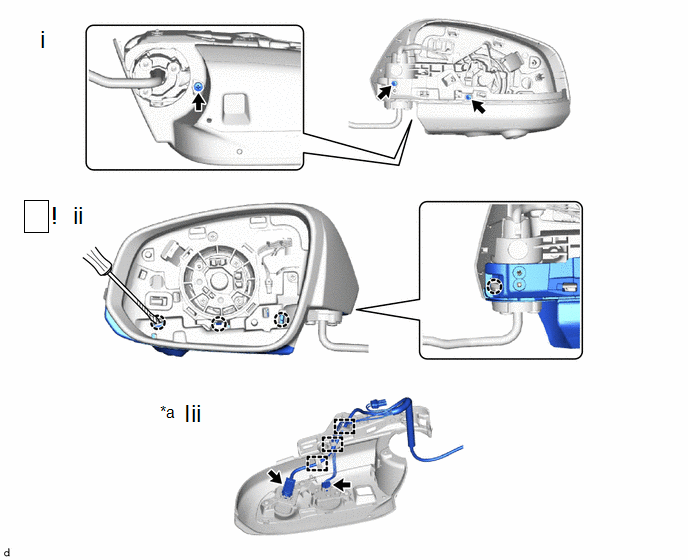

7. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR N° 2
|
*a | Avec stationnement avancé |
- | - |
(1) Déposer les 3 vis.
(2) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer le cache de rétroviseur extérieur n° 2.
(3) Avec stationnement avancé:
1. Libérer les attaches et débrancher les 2 connecteurs.
8. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE RETROVISEUR EXTERIEUR (avec éclairage)
Cliquer ici .gif)
9. DEPOSER LE TEMOIN D'AIDE AU STATIONNEMENT (avec stationnement avancé)
Cliquer ici
10. DEPOSER L'ENSEMBLE DE CAMERA DE TELEVISION LATERALE (avec stationnement avancé)
Cliquer ici
11. DEPOSER LE CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR (avec stationnement avancé)

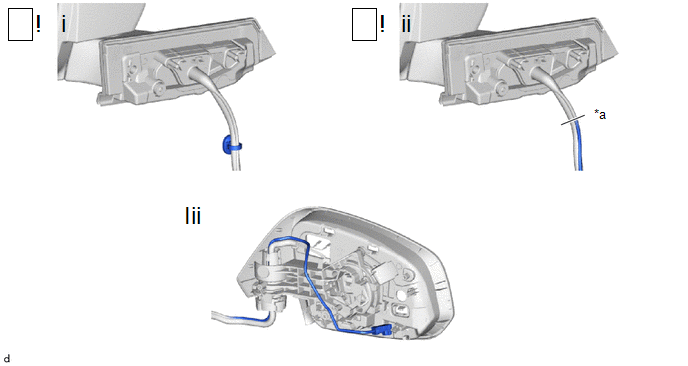

12. DEPOSER LE CABLE DE CAMERA DE TELEVISION (avec stationnement avancé)
|
*a | Couper ici |
- | - |
(1) Couper l'agrafe pour la déposer.
(2) Couper le câble de caméra de télévision dans la position indiquée sur le schéma.
REMARQUE:
Ne pas couper le faisceau de câbles de rétroviseur extérieur.
(3) Déposer le câble de la caméra de télévision.
