DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose du capteur d'angle de braquage sont indiquées ci-dessous.
Procédure nécessaire après la dépose/la repose/le remplacement de pièces|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| *: Lorsque le capteur d'angle de braquage est remplacé par un élément neuf, la clé de sécurité de l'ECU est nécessaire. | |||
| Capteur d'angle de braquage |
Mettre à jour de la clé de sécurité de l'ECU |
L'historique des contrôles du véhicule (RoB) est stocké |
|
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

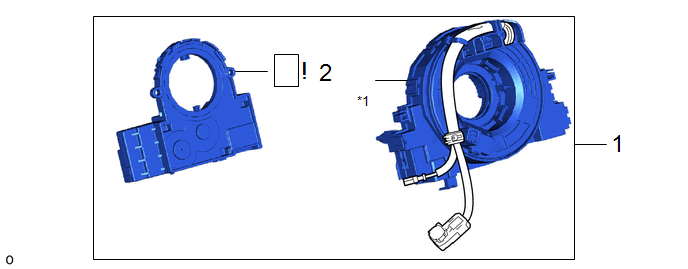

1 | SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR |
- | - |
- | - |
|
2 | CAPTEUR D'ANGLE DE BRAQUAGE |
89245B |
|
- | - |
|
*1 | SOUS-ENSEMBLE DE CABLE EN SPIRALE |
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR
Cliquer ici
.gif)
2. DEPOSER LE CAPTEUR D'ANGLE DE BRAQUAGE
|

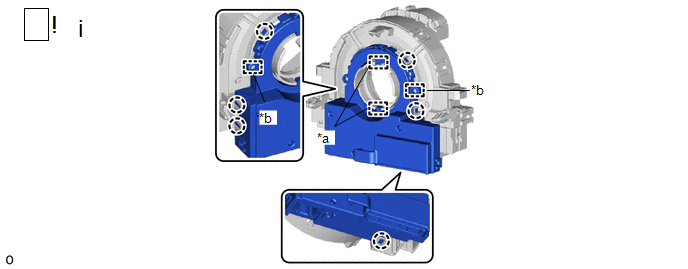

*a | Guide |
*b | Goupille |
(1) Libérer les 6 griffes, les 2 guides et les 2 goupilles, et déposer le capteur d'angle de braquage du sous-ensemble de câble en spirale.
REMARQUE:
Veiller à ne pas endommager les goupilles de sous-ensemble de câble en spirale ou de guides du capteur d'angle de braquage.
