POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

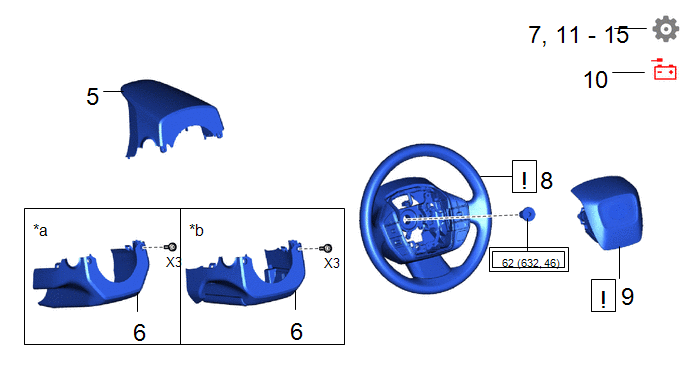

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | VERIFIER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE |
- |
|
- | - |
|
2 | CAPTEUR D'ANGLE DE BRAQUAGE |
89245B |
|
- | - |
|
3 | ORIENTER LES ROUES AVANT DANS L'AXE DU VEHICULE |
- |
|
- | - |
|

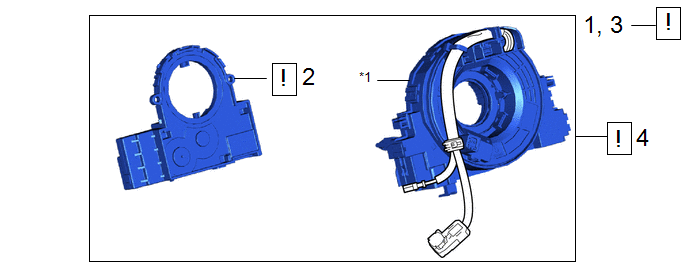

4 | SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR |
- |
|
- | - |
|
*1 | SOUS-ENSEMBLE DE CABLE EN SPIRALE |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
5 | CACHE SUPERIEUR DE COLONNE DE DIRECTION |
45286B | - |
- | - |
|
6 | CACHE INFERIEUR DE COLONNE DE DIRECTION |
45287 | - |
- | - |
|
7 | REGLER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR |
- | - |
- |
|
|
8 | ENSEMBLE DE VOLANT |
45100 |
|
- | - |
|
9 | REPOSER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE |
45130 |
|
- | - |
|
10 | BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- | - |
- | - |
|
11 | MISE A JOUR DE LA CLE DE SECURITE DE L'ECU |
- | - |
- |
|
|
12 | VERIFIER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE |
- | - |
- |
|
|
13 | VERIFIER LE TEMOIN SRS |
- | - |
- |
|
|
14 | VERIFIER LE CENTRAGE DU VOLANT |
- | - |
- |
|
|
1,5 | INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE |
- | - |
- |
|
|
*a | Sans chauffage radiant |
*b | Avec réchauffeur de radiateur |
|
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi) |
- | - |
PROCÉDURE
1. VERIFIER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE
Cliquer ici

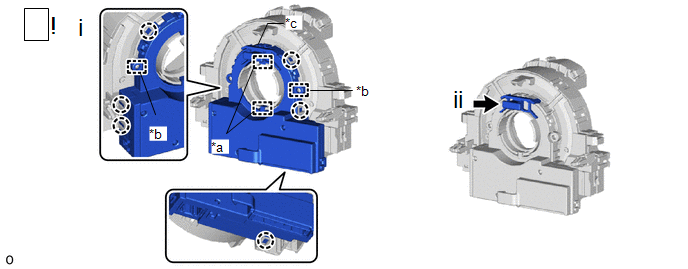

2. REPOSER LE CAPTEUR D'ANGLE DE BRAQUAGE
|
*a | Guide |
*b | Goupille |
|
*c | Goupille d'arrêt |
- | - |
(1) Aligner les 2 goupilles et les 2 guides, puis engager les 6 griffes pour reposer le capteur d'angle de braquage sur le sous-ensemble de câble en spirale.
REMARQUE:
(2) Déposer la goupille de verrouillage du capteur d'angle de braquage.
3. ORIENTER LES ROUES AVANT DANS L'AXE DU VEHICULE
Cliquer ici
4. REPOSER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR
|
Cliquer ici |
5. REPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION
6. POSER LE CACHE INFERIEUR DE COLONNE DE DIRECTION
7. REGLER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR
Cliquer ici
8. REPOSER L'ENSEMBLE DE VOLANT
|
Cliquer ici |
9. REPOSER L'ENSEMBLE DE BOUTON DE KLAXON
|
Cliquer ici |
10. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
Cliquer ici
11. MISE A JOUR DE LA CLE DE SECURITE DE L'ECU
Cliquer ici
CONSEIL:
Lors du remplacement du capteur d'angle de braquage par un élément neuf, la clé de sécurité de l'ECU est nécessaire.
12. VERIFIER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE
Cliquer ici
13. VERIFIER LE TEMOIN SRS
Cliquer ici
14. VERIFIER LE CENTRAGE DU VOLANT
Cliquer ici
15. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici
