DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

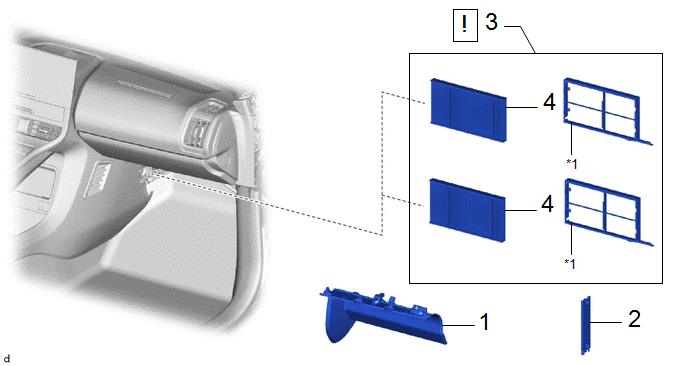

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 |
55607 | - |
- | - |
|
2 | PLAQUE DE COUVERCLE DE FILTRE A AIR |
88899M | - |
- | - |
|
3 | BOITIER DE FILTRE A AIR AVEC FILTRE DE PURIFICATION D'AIR |
- |
|
- | - |
|
4 | FILTRE DE PURIFICATION D'AIR |
87139C | - |
- | - |
|
*1 | BOITIER DE FILTRE A AIR |
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2
Cliquer ici .gif)

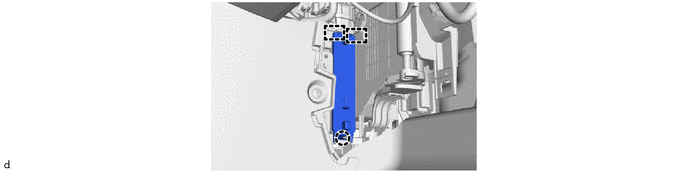

2. DEPOSER LA PLAQUE DE COUVERCLE DE FILTRE A AIR
3. DEPOSER LE BOITIER DE FILTRE A AIR AVEC FILTRE DE PURIFICATION D'AIR
.png) |

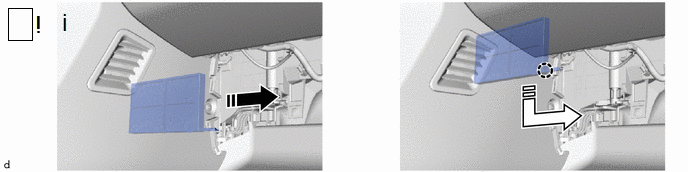

Déposer dans cette Direction (1) |
 |
Déposer dans ce sens (2) |
(1) Déposer le boîtier de filtre à air avec filtre de purification d'air, comme indiqué sur le schéma.
REMARQUE:
Lors de la dépose du boîtier de filtre à air avec filtre de purification d'air, nettoyer l'intérieur de l'ensemble de bloc de climatisation.
|

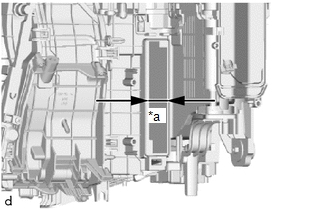

*a | 25 mm (0,984 po) |

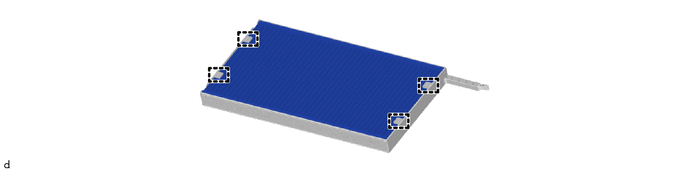

4. DEPOSER LE FILTRE DE PURIFICATION D'AIR
(b) Procéder de la même manière que pour le côté opposé.
