POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

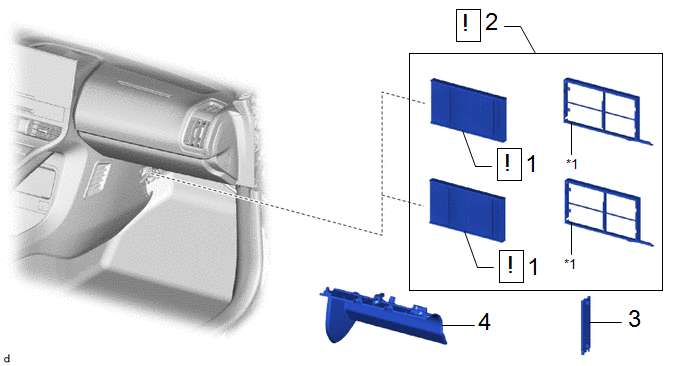

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | FILTRE DE PURIFICATION D'AIR |
87139C |
|
- | - |
|
2 | BOITIER DE FILTRE A AIR AVEC FILTRE DE PURIFICATION D'AIR |
- |
|
- | - |
|
3 | PLAQUE DE COUVERCLE DE FILTRE A AIR |
88899M | - |
- | - |
|
4 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 |
55607 | - |
- | - |
|
*1 | BOITIER DE FILTRE A AIR |
- | - |
PROCÉDURE

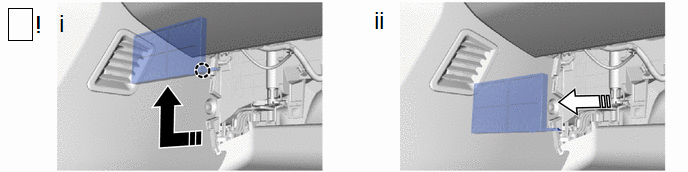

1. REPOSER LE FILTRE DE PURIFICATION D'AIR
.png) |
Poser dans ce sens (1) |
.png) |
Reposer dans ce sens (2) |
(1) Engager les guides pour reposer le filtre de purification d'air, comme indiqué sur le schéma.
REMARQUE:
(b) Procéder de la même manière que pour le côté opposé.

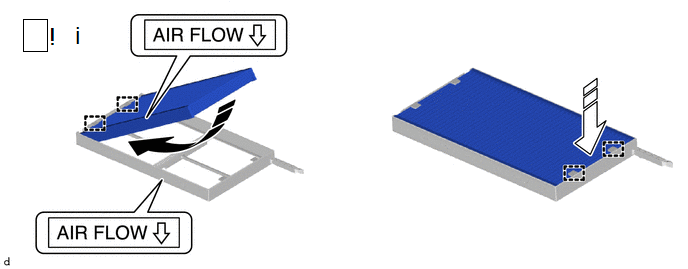

2. REPOSER LE BOITIER DE FILTRE A AIR AVEC FILTRE DE PURIFICATION D'AIR
|
|
Poser dans ce sens (1) |
|
Reposer dans ce sens (2) |
(1) Engager la griffe pour reposer le boîtier de filtre à air avec filtre de purification d'air, comme indiqué sur le schéma.
REMARQUE:
(2) Reposer le boîtier de filtre à air avec le filtre de purification d'air comme indiqué sur le schéma.
3. REPOSER LA PLAQUE DE COUVERCLE DE FILTRE A AIR
4. POSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2
