DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation, ou enregistrement) qui doivent être effectuées après la dépose, la repose, ou le remplacement des pièces durant la dépose/repose de l'ensemble d'autoradio et d'affichage, sont indiquées ci-dessous.
Procédures nécessaires après remplacement/Installé/remplacé|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| Ensemble d'autoradio et de système d'affichage |
| - |
|
MESURE DE PRECAUTION / REMARQUE / CONSEIL

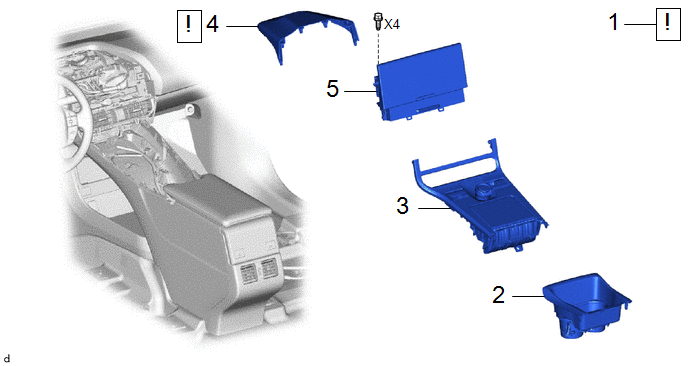

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | MESURES DE PRECAUTION |
- |
|
- | - |
|
2 | SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE |
58803C | - |
- | - |
|
3 | SOUS-ENSEMBLE DE PANNEAUDE CONSOLE SUPERIEUR |
58804A | - |
- | - |
|
4 | PANNEAU DE FINITION CENTRAL SUPERIEUR DE TABLEAU DE BORD |
55422C |
|
- | - |
|
5 | ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE AVEC ENSEMBLE DE COMMANDE DE CLIMATISATION |
- | - |
- | - |
|

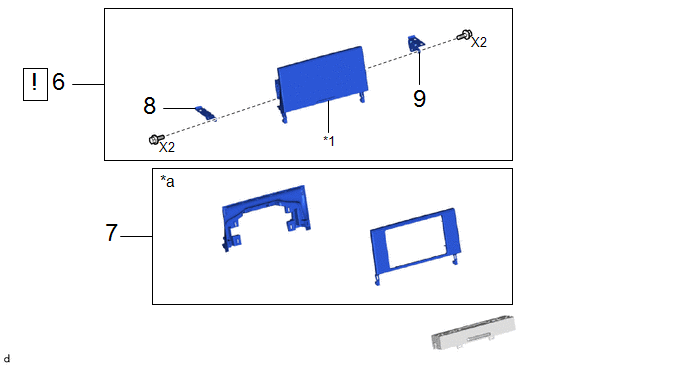

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
6 | ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE AVEC SUPPORT |
- |
|
- | - |
|
7 | SOUS-ENSEMBLE DE PANNEAUDE FINITION CENTRAL DE COMBINE D'INSTRUMENTS |
55405B | - |
- | - |
|
8 | SUPPORT DE RECEPTEUR RADIO N° 1 |
86211J | - |
- | - |
|
9 | SUPPORT DE RECEPTEUR RADIO N° 2 |
86212C | - |
- | - |
|
*a | Pour affichage 8 pouces |
- | - |
|
*1 | ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE |
- | - |
PROCÉDURE
1. MESURES DE PRECAUTION
REMARQUE:
En cas de remplacement de l'ensemble d'autoradio et d'affichage, toujours les remplacer par un élément neuf. Si un ensemble d'autoradio et d'affichage qui était posé sur un autre véhicule est réutilisé, il peut se produire les phénomènes suivants:
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE
Cliquer ici
4. DEPOSER LE PANNEAU DE FINITION CENTRAL SUPERIEUR DE COMBINE D'INSTRUMENTS
|
Cliquer ici |

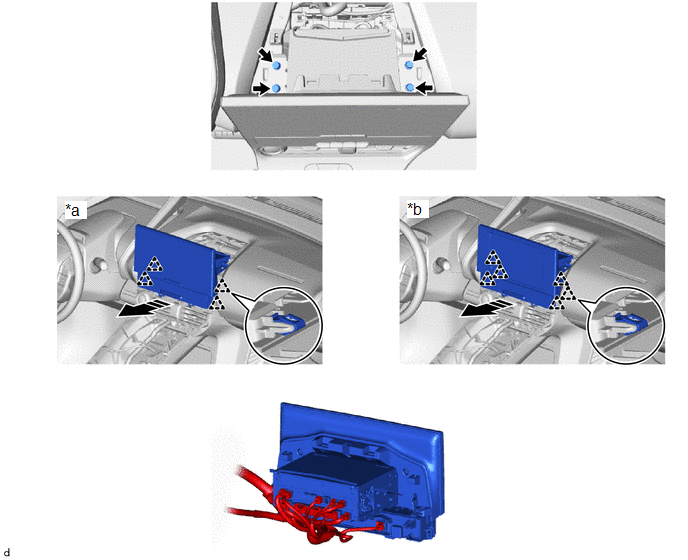

5. DEPOSER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE AVEC ENSEMBLE DE COMMANDE DE CLIMATISATION
CONSEIL:
Les illustrations sont données à titre d'exemple, mais les détails peuvent varier.
|
*a | Pour écran 12,3 pouces |
*b | Pour affichage 8 pouces |
|
Déposer dans ce sens |
- | - |

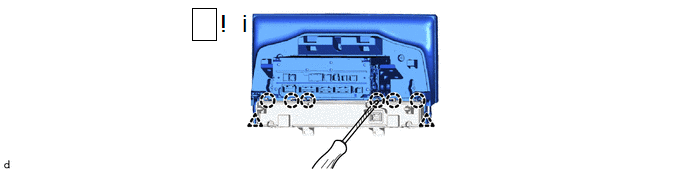

6. DEPOSER L'ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE AVEC SUPPORT
(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les agrafes et les griffes pour déposer l'ensemble d'autoradio et d'affichage avec support de l'ensemble de commande de climatisation.

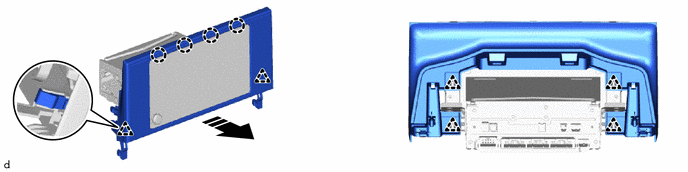

7. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL DE COMBINE D'INSTRUMENTS (pour affichage 8 pouces)
|
Déposer dans ce sens | - |
- |

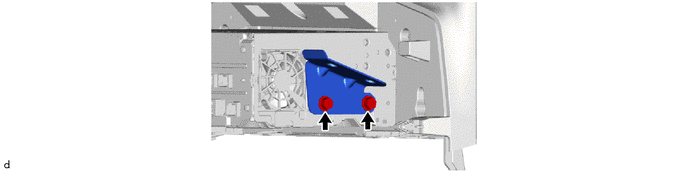

8. DEPOSER LE SUPPORT D'AUTORADIO N° 1
9. DEPOSER LE SUPPORT D'AUTORADIO N° 2
(a) Procéder de la même façon pour le support d'autoradio n° 1.
