POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

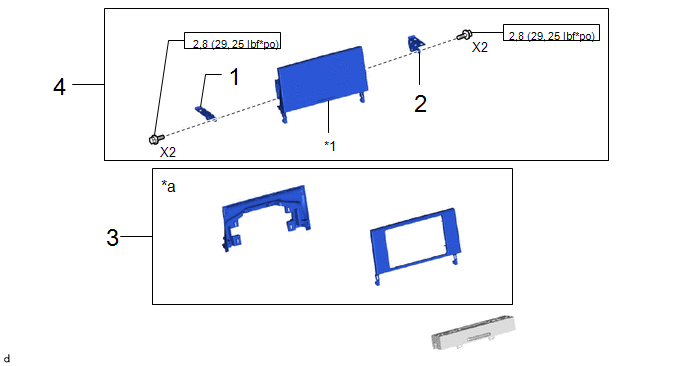

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | SUPPORT DE RECEPTEUR RADIO N° 1 |
86211J | - |
- | - |
|
2 | SUPPORT DE RECEPTEUR RADIO N° 2 |
86212C | - |
- | - |
|
3 | SOUS-ENSEMBLE DE PANNEAUDE FINITION CENTRAL DE COMBINE D'INSTRUMENTS |
55405B | - |
- | - |
|
4 | ENSEMBLE DE RECEPTEUR RADIO ET AFFICHAGE AVEC SUPPORT |
- | - |
- | - |
|
*a | Pour affichage 8 pouces |
- | - |
|
*1 | ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE |
- | - |
|
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
|

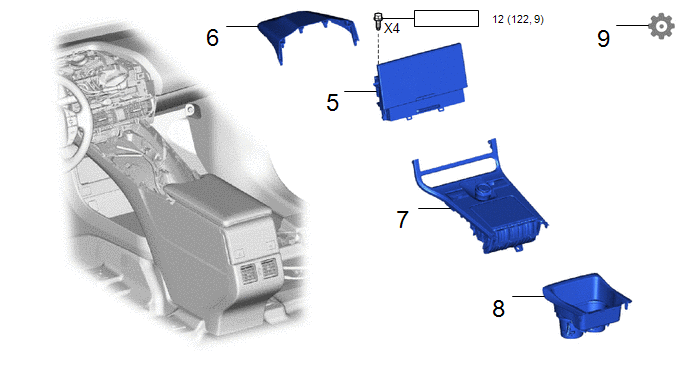

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
5 | ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE AVEC ENSEMBLE DE COMMANDE DE CLIMATISATION |
- | - |
- | - |
|
6 | PANNEAU DE FINITION CENTRAL SUPERIEUR DE TABLEAU DE BORD |
55422C | - |
- | - |
|
7 | SOUS-ENSEMBLE DE PANNEAUDE CONSOLE SUPERIEUR |
58804A | - |
- | - |
|
8 | SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE |
58803C | - |
- | - |
|
9 | PROCEDER A L'ENREGISTREMENT |
- | - |
- |
|
|
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. REPOSER LE SUPPORT D'AUTORADIO N° 1
Torque:
2,8 N·m {29 kgf·cm, 25 in·lbf}
2. REPOSER LE SUPPORT D'AUTORADIO N° 2
Torque:
2,8 N·m {29 kgf·cm, 25 in·lbf}
3. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS CENTRAL (pour affichage 8 pouce)
4. REPOSER L'ENSEMBLE RECEPTEUR RADIO ET D'AFFICHAGE AVEC SUPPORT
5. REPOSER L'ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE AVEC ENSEMBLE DE COMMANDE DE CLIMATISATION
Torque:
12 N·m {122 kgf·cm, 9 ft·lbf}
6. POSER LE PANNEAU DE FINITION CENTRAL SUPERIEUR DU TABLEAU DE BORD
7. REPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE
8. POSER LE SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE
9. PROCEDER A L'ENREGISTREMENT
CONSEIL:
En cas de remplacement de l'ensemble d'autoradio et d'affichage, effectuer l'enregistrement.
