Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Procédure à effectuer	Lien
  Système de caméra avant	Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes.

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Procédure à effectuer	Lien
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre.
  Système de climatisation	Une fois que l'interrupteur d'allumage est mis en position ON, la position standard du servomoteur et du détendeur est reconnue.	-

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

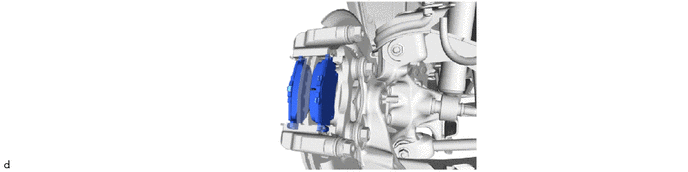

• Juste après avoir reposé les plaquettes de frein, les performances de freinage peuvent être réduites. Toujours effectuer un essai sur route dans un endroit sûr en faisant attention aux alentours.
• Après le remplacement des plaquettes de frein à disque arrière, la pédale de frein peut sembler molle en raison du jeu entre les plaquettes de frein à disque arrière et le disque arrière. Appuyer plusieurs fois sur la pédale de frein jusqu'à ce que la pédale de frein soit ferme.
• Après avoir remplacé les plaquettes de frein à disque arrière, toujours effectuer un essai sur une route pour vérifier l'efficacité des freins et la présence de vibrations.
• Lors de la dépose ou de la repose de l'ensemble de cylindre de frein à disque arrière, le fait d'enfoncer le piston de frein à disque peut provoquer un important jeu entre les plaquettes de frein et le disque de frein. Lorsque la pédale de frein est enfoncée alors qu'il existe un jeu important entre les plaquettes de frein et le disque de frein, les DTC C140000 et/ou C140A00 en rapport avec une pression anormale du liquide de frein peuvent être enregistrés. Veiller à effacer tous les DTC après avoir effectué cette procédure.
• Lorsque la batterie auxiliaire est branchée, même si le contacteur d'allumage est en position OFF, le système de commande de freinage s'active lorsque la pédale de frein est enfoncée ou lorsqu'un contacteur d'éclairage de seuil de porte passe en position ON. Aussi, pendant l'entretien des pièces constitutives du système de freinage, ne pas actionner la pédale de frein ou ouvrir/fermer les portes lorsque la batterie auxiliaire est branchée.

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

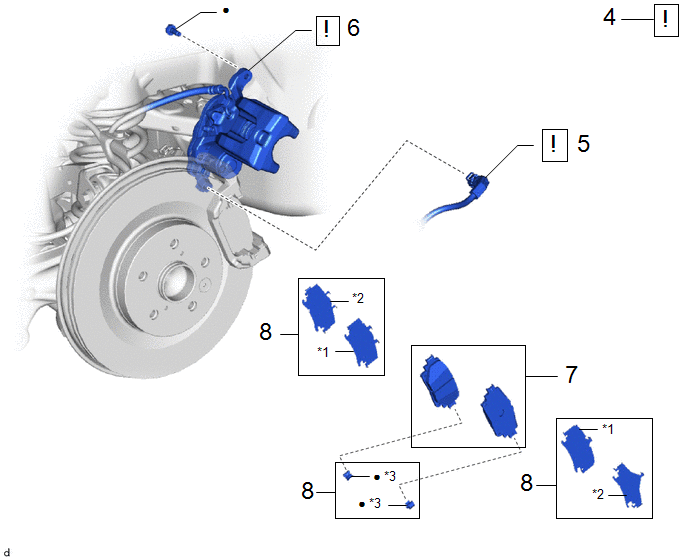

Procédure		N° de référence
1	MESURES DE PRECAUTION	-		-	-
2	ROUE ARRIERE	-	-	-	-
3	EXECUTER LE MODE DE REMPLACEMENT DE PLAQUETTE DE FREIN ARRIERE	-		-	-

Procédure		N° de référence
4	DESACTIVER LA COMMANDE DE FREINAGE	-		-	-
5	ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2	890C0A		-	-
6	ENSEMBLE DE CYLINDRE DE FREIN A DISQUE ARRIERE	47850		-	-
7	PLAQUETTE DE FREIN A DISQUE ARRIERE	04466	-	-	-
8	KIT DE CALES ANTIBRUIT DE FREIN A DISQUE ARRIERE	04946	-	-	-

PROCÉDURE

1. MESURES DE PRECAUTION

REMARQUE: Après avoir mis le contacteur d'allumage en position OFF, il se peut qu'il y ait un délai d'attente avant de débrancher la borne négative (-) de batterie auxiliaire. Cliquer ici Veiller à lire attentivement les mesures de précaution pour le système de frein de stationnement électrique avant la dépose de l'ensemble de frein arrière. Cliquer ici

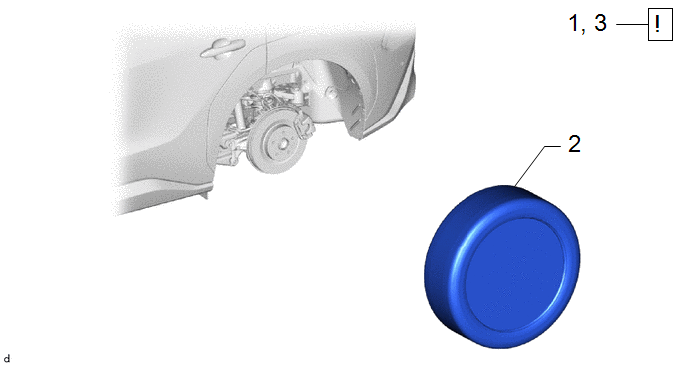

2. DEPOSER LA ROUE ARRIERE

Cliquer ici

3. EXECUTER LE MODE DE REMPLACEMENT DE PLAQUETTE DE FREIN ARRIERE

Cliquer ici

4. DESACTIVER LA COMMANDE DE FREINAGE

Cliquer ici

5. DEBRANCHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2

Cliquer ici

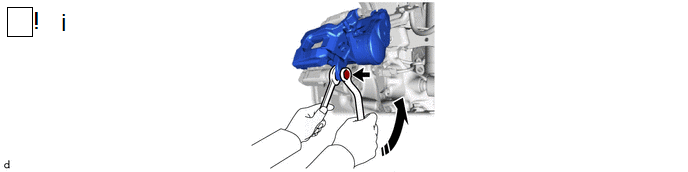

6. DETACHER L'ENSEMBLE DE CYLINDRE DE FREIN A DISQUE ARRIERE

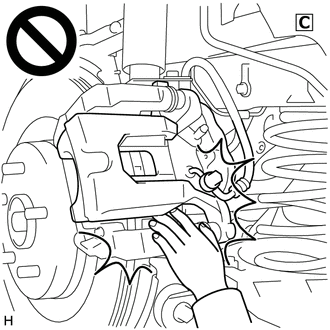

Veiller à ne pas se pincer avec l'ensemble de cylindre de frein à disque arrière ou d'autres pièces lors de la dépose des plaquettes de frein à disque arrière. Après avoir soulevé l'ensemble de cylindre de frein à disque arrière, le mettre en place avant de travailler dessus. L'ensemble de cylindre de frein à disque arrière risque de tomber et de causer des blessures graves aux mains ou aux doigts.

(1) Maintenir la broche coulissante de cylindre de frein à disque arrière (côté inférieur) et déposer le boulon.

REMARQUE:

Ne pas froisser ni endommager la canalisation de frein.

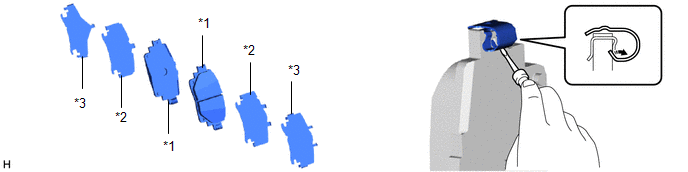

7. DEPOSER LA PLAQUETTE DE FREIN A DISQUE ARRIERE

8. DEPOSER LE KIT DE CALES ANTIBRUIT DE FREIN A DISQUE ARRIERE
