POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
CONSEIL:

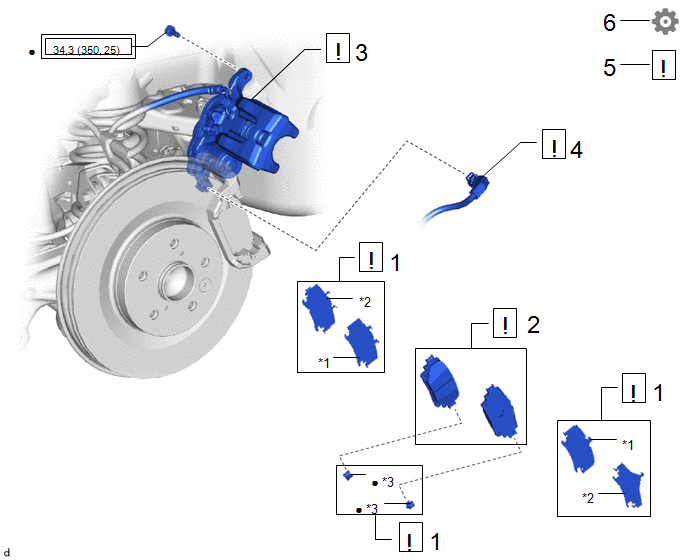

Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
1 | KIT DE CALES ANTIBRUIT DE FREIN A DISQUE ARRIERE |
04946 |
|
- | - |
2 | PLAQUETTE DE FREIN A DISQUE ARRIERE |
04466 |
|
- | - |
3 | ENSEMBLE DE CYLINDRE DE FREIN A DISQUE ARRIERE |
47850 |
|
- | - |
4 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2 |
890C0A |
|
- | - |
5 | BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- |
|
- | - |
6 | VERIFIER LE NIVEAU DE LIQUIDE DE FREIN DANS LE RESERVOIR |
- | - |
- |
|
*1 | CALE ANTIBRUIT DE FREIN A DISQUE ARRIERE N° 1 |
*2 | CALE ANTIBRUIT DE FREIN A DISQUE ARRIERE N° 2 |
*3 | PLAQUE D'INDICATION D'USURE DES PLAQUETTES DE FREIN A DISQUE ARRIERE |
- | - |
![]() |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|

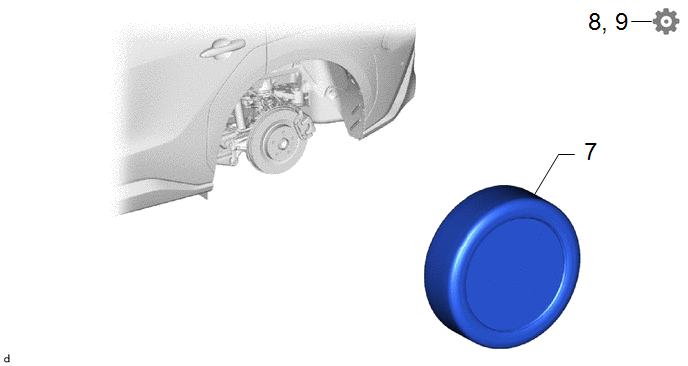

7 | ROUE ARRIERE |
- | - |
- | - |
8 | RECUPERATION DES CONDITIONS NORMALES DE FONCTIONNEMENT |
- | - |
- |
|
9 | INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE |
- | - |
- |
|
PROCÉDURE
1. REPOSER LE KIT DE CALES ANTIBRUIT DE FREIN A DISQUE ARRIERE
![]() |
REMARQUE: Lors du remplacement des plaquettes de frein à disque arrière usées, les cales antibruit de frein à disque arrière et les plaquettes d'indication d'usure des plaquettes de frein à disque arrière doivent être remplacées en même temps que les plaquettes de frein à disque arrière. |

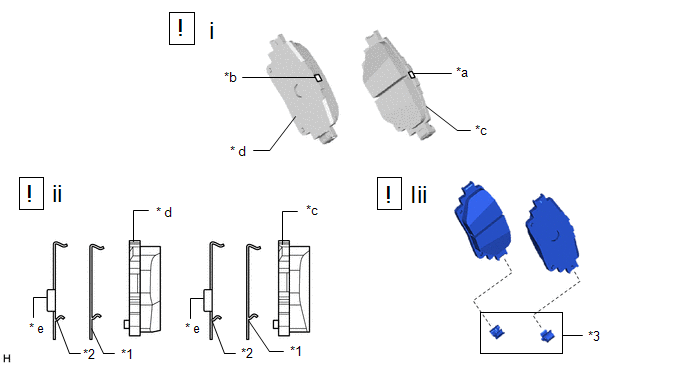

*1 | Cale antibruit de frein à disque arrière n° 1 |
*2 | Cale antibruit de frein à disque arrière n° 2 |
*3 | Plaque d'indication d'usure de plaquette de frein à disque arrière |
- | - |
*a | Brun |
*b | Violet |
*c | Côté intérieur |
* d | Côté extérieur |
* e | Pince à levier |
- | - |
(1) Vérifier la plaquette de frein à disque arrière.
CONSEIL:
Utiliser le schéma afin d'identifier la plaquette de frein à disque arrière côté intérieur et la plaquette de frein à disque arrière côté extérieur afin de pouvoir les reposer du bon côté de l'étrier.
(2) Reposer la cale antibruit de frein a disque arrière n° 1 et la cale antibruit de frein a disque arrière n° 2 sur chaque plaquette de frein à disque arrière.
REMARQUE:
Reposer les cales antibruit de frein à disque arrière dans la bonne position et dans le bon sens.
(3) Poser une nouvelle plaquette d'indication d'usure des plaquettes de frein arrière sur chaque plaquette de frein à disque arrière.
REMARQUE:
Reposer les plaques d'indication d'usure des plaquettes de frein à disque arrière dans la bonne position et le bon sens.
2. REPOSER LA PLAQUETTE DE FREIN A DISQUE ARRIERE
![]() |

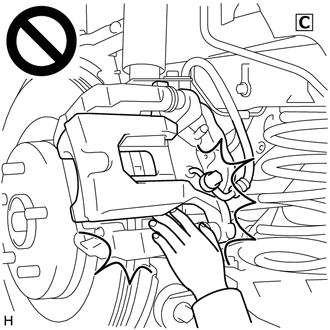

ATTENTION: Veiller à ne pas se pincer avec l'ensemble de cylindre de frein à disque arrière ou d'autres pièces lors de la repose des plaquettes de frein à disque arrière. ![]() |

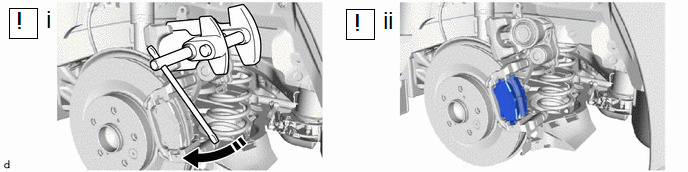

(1) A l'aide du SST, pousser le piston de frein à disque arrière.
SST: 09719-77010
REMARQUE:
(2) Reposer les 2 plaquettes de frein à disque arrière sur la fixation de cylindre de frein à disque arrière.
REMARQUE:
3. REPOSER L'ENSEMBLE DE CYLINDRE DE FREIN A DISQUE ARRIERE

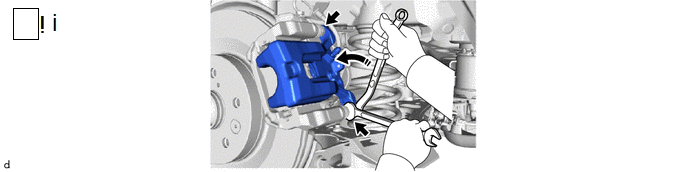

(1) Maintenir les 2 tiges coulissantes de cylindre de frein à disque arrière et reposer l'ensemble de cylindre de frein à disque arrière sur la fixation de cylindre de frein à disque arrière avec le nouveau boulon.
Torque:
34,3 N·m {350 kgf·cm, 25 ft·lbf}
4. BRANCHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2
![]() |
Cliquer ici |
5. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
(1) Exécuter la procédure suivante:

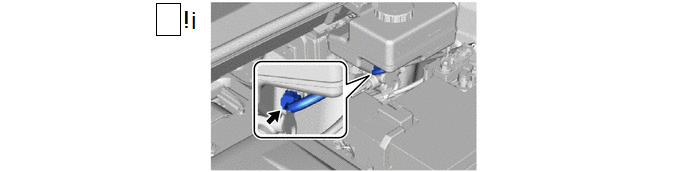

1. Brancher le connecteur du contacteur de niveau du réservoir.
2. Brancher le câble sur la borne négative (-) de la batterie auxiliaire.
Cliquer ici
3. Mettre le contacteur d'allumage en position ON (READY).
4. Enfoncer la pédale de frein et la relâcher.
5. Supprimer les DTC.
Cliquer ici
6. VERIFIER LE NIVEAU DE LIQUIDE DE FREIN DANS LE RESERVOIR
Cliquer ici
7. REPOSER LA ROUE ARRIERE
Cliquer ici
8. RECUPERATION DES CONDITIONS NORMALES DE FONCTIONNEMENT
Cliquer ici
9. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici
