MODE DE REMPLACEMENT DE PLAQUETTE DE FREIN ARRIERE
MODE DE REMPLACEMENT DE PLAQUETTE DE FREIN ARRIERE
|

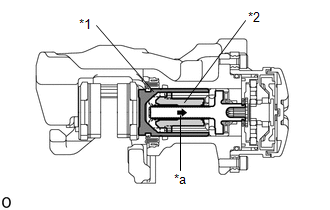

*1 | Piston de frein à disque arrière |
|
*2 | Ecrou |
|
*a | L'écrou se déplace vers l'intérieur en mode de remplacement de plaquette |
CONSEIL:
Lors du remplacement de la plaquette de frein à disque arrière et du disque arrière, étant donné que l'écrou à l'intérieur de l'ensemble de cylindre de frein à disque arrière est dans une position avancée, il est nécessaire de déplacer l'écrou vers l'arrière à l'intérieur du cylindre. L'écrou peut être déplacé vers l'arrière à l'aide du mode de remplacement de plaquette.
(a) Mode de remplacement de plaquette
Lors de l'utilisation du GTS:REMARQUE:
Il faut que le frein de stationnement soit relâché.
REMARQUE:
CONSEIL:
Une fois l'opération terminée, le voyant du frein de stationnement clignote lentement (intervalles d'1 seconde) (l'écrou se replace à l'intérieur du cylindre et le système passe en mode de remplacement des plaquettes).
|
Affichage du tester |
|---|
|
EPB Full Release |
REMARQUE:
CONSEIL:
Le témoin de frein de stationnement clignote (intervalles de 0,25 seconde).
REMARQUE:
CONSEIL:
Après un court laps de temps, l'ensemble d'actionnement du frein de stationnement fonctionne, et une fois que l'ensemble a fini de fonctionner, le témoin lumineux du frein de stationnement clignote lentement (intervalles d'1 seconde) (l'écrou revient à l'intérieur du cylindre et le système passe en mode de remplacement des plaquettes).
(b) Mettre le contacteur d’allumage en position OFF.
REMARQUE:
Ne pas actionner le contacteur de frein de stationnement électrique (ensemble de panneau et de commande d'intégration) avant que la procédure ne se termine. S'il est actionné, le système revient à l'état normal.
Lors de l'utilisation du GTS:(c) Reprise des conditions normales
(1) Une fois la procédure (remplacement de plaquette de frein arrière, etc.) terminée, mettre le contacteur d'allumage en position ON et tirer le contacteur de frein de stationnement électrique (ensemble de commande et de panneau d'intégration) vers le côté verrouillage pendant 5 secondes minimum.
REMARQUE:
