Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

PIECES CONSTITUTIVES (DEPOSE)

Procédure

N° de référence

1

RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT

-

-

-

2

CAPTEUR DE REFRIGERANT

88725

-

-

3

CAPTEUR DE REFRIGERANT

88725

-

-

4

CAPTEUR DE PRESSION DE CLIMATISATION

88719A

-

-

*a

Pour échangeur thermique

*b

Pour la durite de climatisation et les accessoires

Pièce non réutilisable

-

-

PROCÉDURE

1. RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT

Cliquer ici

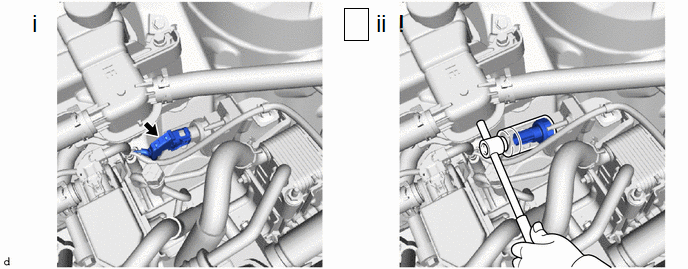

2. DEPOSER LE CAPTEUR DE REFRIGERANT (pour échangeur thermique)

(1) Débrancher le connecteur.

(2) A l'aide d'une clé à douille longue de 27 mm, déposer le capteur de réfrigérant comme indiqué sur le schéma.

REMARQUE:

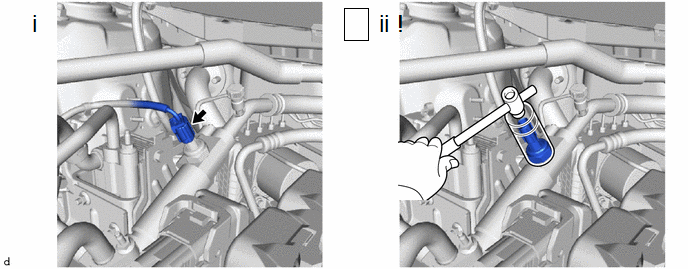

3. DEPOSER LE CAPTEUR DE REFRIGERANT (pour la durite de climatisation et les accessoires)

(1) Débrancher le connecteur.

(2) A l'aide d'une clé à douille longue de 27 mm, déposer le capteur de réfrigérant comme indiqué sur le schéma.

REMARQUE:

A l'aide de ruban adhésif en vinyle, obturer les ouvertures des pièces débranchées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.

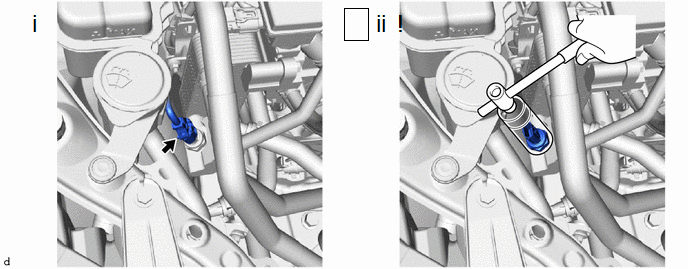

4. DEPOSER LE CAPTEUR DE PRESSION DE CLIMATISATION

(1) Débrancher le connecteur.

(2) A l'aide d'une clé à douille longue de 27 mm, déposer le capteur de pression de climatisation, comme indiqué sur le schéma.

REMARQUE:

A l'aide de ruban adhésif en vinyle, obturer les ouvertures des pièces débranchées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.
