Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées après le remplacement des pièces lors de la dépose/repose de la caméra de reconnaissance de zone avant sont indiquées ci-dessous.

Procédure nécessaire après la dépose des pièces / reposé/ Remplacé

Pièce de rechange ou procédure effectuée

Procédure à effectuer

Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée

Lien

*Uniquement lors de la dépose et de la repose de la caméra de reconnaissance de marche avant, il n'est pas nécessaire d'effectuer un apprentissage de l'axe optique de la caméra de reconnaissance de marche avant.

Caméra de reconnaissance de marche avant

Mettre à jour de la clé de sécurité de l'ECU

L'historique de commande de véhicule (RoB) est enregistré

Confirmation de la version du logiciel

  • Système de caméra avant
  • Système de feux de route automatique

Régler la caméra de reconnaissance de marche avant

  • Système de caméra avant
  • Système de feux de route automatique

Reconnaissance unique:

Réglage de conduite:

Ecriture de la valeur de réglage de l'axe de caméra:

REMARQUE:

MESURE DE PRECAUTION / REMARQUE / CONSEIL

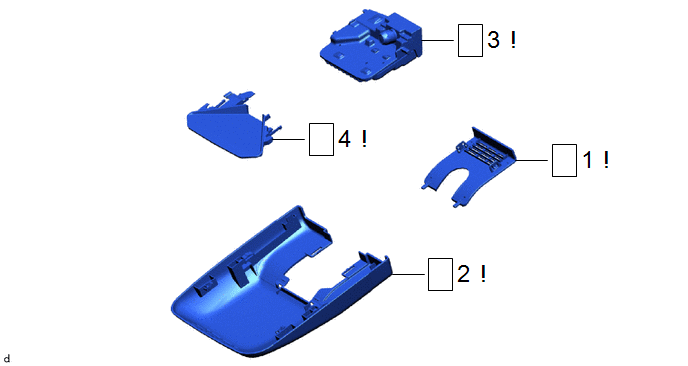

PIECES CONSTITUTIVES (DEPOSE)

Procédure

N° de référence

1

CACHE DE CAMERA DE RECONNAISSANCE DE MARCHE AVANT N° 2

86466E

-

-

2

CACHE DE CAMERA DE RECONNAISSANCE DE MARCHE AVANT N° 1

86466D

-

-

3

CAMERA DE RECONNAISSANCE DE MARCHE AVANT

8646C

-

-

4

CAPOT DE RECONNAISSANCE DE MARCHE AVANT

86461

-

-

PROCÉDURE

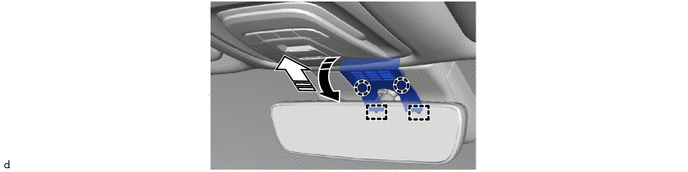

1. DEPOSER LE CACHE N°2 DE RECONNAISSANCE DE MARCHE AVANT

REMARQUE:

Si ces griffes sont libérées séparément, elles risquent de casser. Introduire un outil de dépose des moulures entre elles et tirer vers le bas afin de libérer les griffes simultanément.

Déposer dans ce sens (1)

Déposer dans ce sens (2)

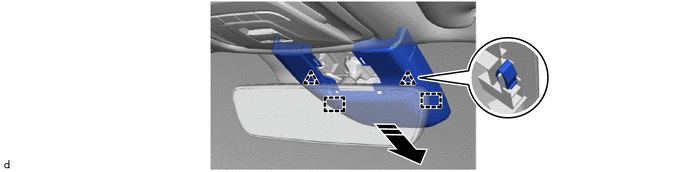

2. DEPOSER LA COUVERTURE DE LA RECONNAISSANCE PRÉALABLE N°1

REMARQUE:

Pour éviter d'endommager les guides, toujours faire coulisser le cache de reconnaissance de marche avant n° 1 parallèlement à la vitre de pare-brise.

Déposer dans ce sens

-

-

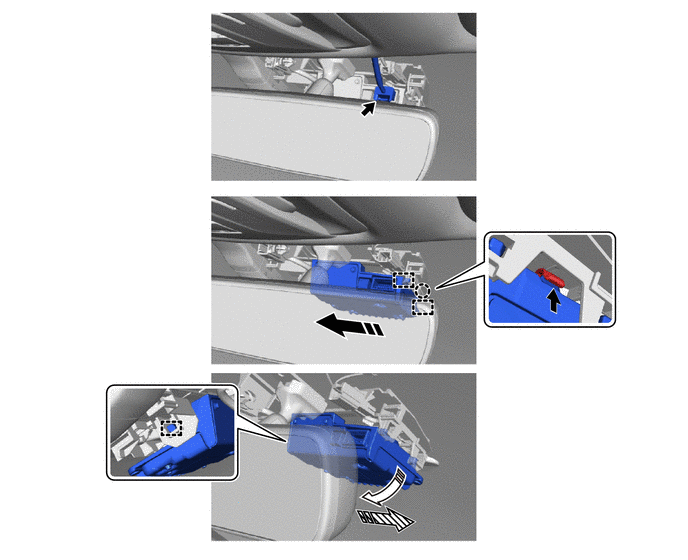

3. DEPOSER LA CAMERA DE RECONNAISSANCE DE MARCHE AVANT

REMARQUE:

  • Si la caméra de reconnaissance de marche avant a subi un choc ou une chute, la remplacer par un élément neuf.
  • Ne pas forcer en tirant le faisceau lors du débranchement du connecteur.
  • Ne pas toucher la lentille de la caméra.
  • Si le support de caméra de reconnaissance de marche avant est endommagé ou déformé, le remplacer en même temps que la vitre de pare-brise.

Appuyer

Déposer dans cette Direction (1)

Déposer dans ce sens (2)

Dépposer dans ce sens (3)

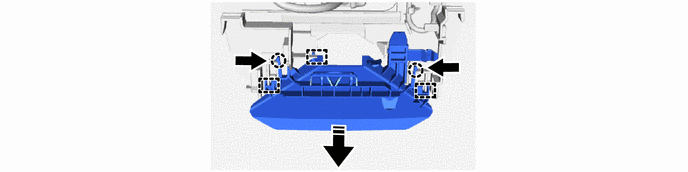

4. DEPOSER LE CAPOT DE RECONNAISSANCE DE MARCHE AVANT

REMARQUE:

  • Si la surface intérieure de la vitre de pare-brise dans la zone située en avant de la caméra de reconnaissance de marche avant est sale, déposer le capot de reconnaissance de marche avant, nettoyer la vitre, puis reposer le capot de reconnaissance de marche avant et la caméra de reconnaissance de marche avant.

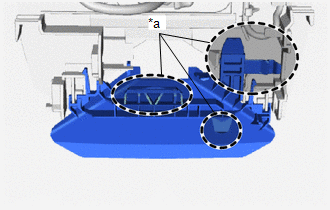

  • Ne pas toucher les zones (*a) indiquées sur le schéma car l'application de la charge peut provoquer une flexion.

CONSEIL:

Effectuer cette procédure uniquement lorsque le remplacement de la reconnaissance avant de capot est nécessaire.

Appuyer

Déposer dans ce sens

Camera Frontale
...
