Toyota bZ4X - Manuel de réparation (2021-2024): Pose

1

CAPOT DE RECONNAISSANCE DE MARCHE AVANT

86461

-

-

2

REPOSER LA CAMERA DE RECONNAISSANCE DE MARCHE AVANT

8646C

-

-

3

CACHE DE CAMERA DE RECONNAISSANCE DE MARCHE AVANT N° 1

86466D

-

-

-

4

CACHE DE CAMERA DE RECONNAISSANCE DE MARCHE AVANT N° 2

86466E

-

-

-

5

MISE A JOUR DE LA CLE DE SECURITE DE L'ECU

-

-

-

6

CONFIRMATION DE LA VERSION DU LOGICIEL

-

-

-

7

REGLER LA CAMERA DE RECONNAISSANCE DE MARCHE AVANT

8646C

-

-

REMARQUE:

• Si la surface intérieure de la vitre de pare-brise dans la zone située en avant de la caméra de reconnaissance de marche avant est sale, déposer le capot de reconnaissance de marche avant, nettoyer la vitre, puis reposer le capot de reconnaissance de marche avant et la caméra de reconnaissance de marche avant.

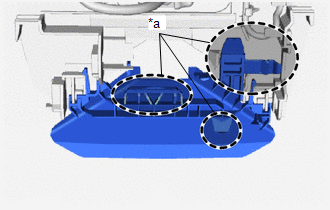

• Ne pas toucher les zones (*a) indiquées sur le schéma car l'application de la charge peut provoquer une flexion.

CONSEIL:

Effectuer cette procédure uniquement lorsque le remplacement de la reconnaissance avant de capot est nécessaire.

REMARQUE:

• Lors du remplacement de la caméra de reconnaissance de marche avant, la remplacer par une neuve.
• Si la caméra de reconnaissance de marche avant a subi un choc ou une chute, la remplacer par un élément neuf.
• Si la caméra de reconnaissance de marche avant n'est pas correctement reposée, l'apprentissage d'axe optique de caméra de reconnaissance de marche avant ne peut pas être correctement effectué. S'assurer que la caméra de reconnaissance de marche avant est correctement reposée.
• Ne pas toucher la lentille de la caméra. Si la lentille de la caméra a été touchée, ne pas utiliser la caméra de reconnaissance de marche avant.
• Remplacer la caméra de reconnaissance de marche avant s'il y a un corps étranger sur la lentille de caméra.
• Si le support de caméra de reconnaissance de marche avant est endommagé ou déformé, le remplacer en même temps que la vitre de pare-brise.
• Lors du remplacement de la vitre de pare-brise sur un véhicule équipé d'une caméra de reconnaissance de la zone avant, veiller à utiliser une pièce d'origine Toyota. Si une pièce qui n'est pas d'origine Toyota est utilisée, la caméra de reconnaissance de marche avant risque de ne pas pouvoir être posée en raison d'un support manquant. En outre, le système de caméra avant ou le système de feux de route automatiques risque de ne pas fonctionner correctement en raison d'une différence de transmission ou de bordure de céramique noire.
• Si la surface intérieure de la vitre de pare-brise dans la zone située en avant de la caméra de reconnaissance de marche avant est sale, déposer le capot de reconnaissance de marche avant, nettoyer la vitre, puis reposer le capot de reconnaissance de marche avant et la caméra de reconnaissance de marche avant.

REMARQUE:

• En cas de remplacement de la caméra de reconnaissance de marche avant uniquement, l'écriture de la valeur de réglage de l'axe de la caméra peut être effectuée.
• Si la caméra de reconnaissance de marche avant et l'ensemble de capteur radar à ondes millimétriques sont remplacés en même temps, l'écriture de la valeur de réglage d'axe de caméra ne peut pas être utilisée.
• Si l'écriture de la valeur de réglage de l'axe de la caméra est disponible, la procédure de réglage peut être omise.
